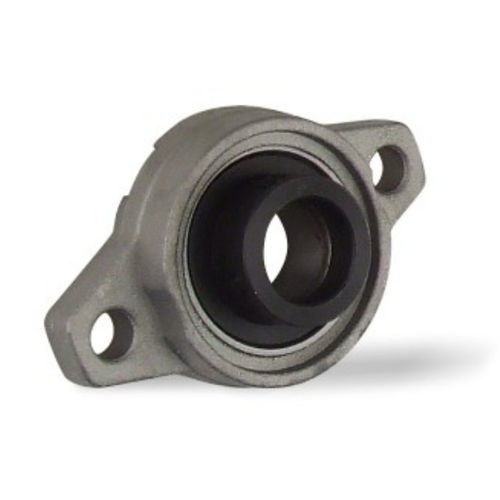

Palier à bride UFL00 series

à roulement à billesen aluminiumen zinc

Les mini-roulements à bride à deux boulons avec collier de serrage excentrique (UFL) ont des boîtiers en aluminium zingué et des inserts en acier chromé. Les roulements montés dans un palier à bride sont utilisés lorsque la surface de montage du roulement est perpendiculaire à l'axe de l'arbre. Le palier est boulonné à une fondation à travers les trous de la base. Le collier de blocage comporte une cavité excentrée par rapport à l'alésage. Lorsqu'il est monté sur l'arbre, ce renfoncement excentrique s'engage dans une extrémité de came excentrique de la bague intérieure d'un roulement. Le collier est engagé sur la came intérieure du roulement. Cet ensemble serre fermement l'arbre. La vis de réglage du collier assure un verrouillage supplémentaire.
