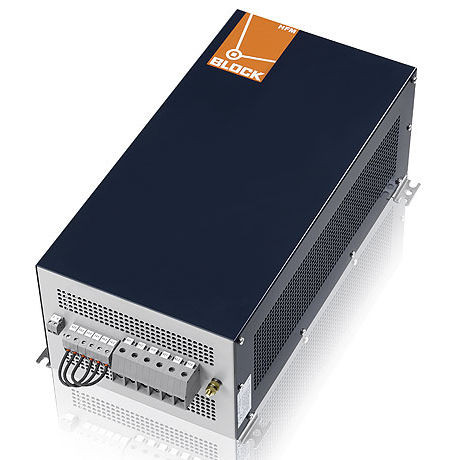

Réactance de filtre d'harmonique triphasée HFM‑FB series

Données générales Tension assignée 3 x 400 ‑ 3 x 480 V CA Courant assigné 3 x 10.00 ‑ 3 x 433.00 A THD‑I 10 % en service nominal Puissance nominale de la charge 5.0 ‑ 250.0 kW Classe d'isolation F Température ambiante de ‑10 °C à +40 °C Indice de protection IP 00 SCCR 100 kA (sans fusible auxiliaire) Avantages Courant absorbé de forme sinusoïdale du réseau pour les appareils avec des redresseurs à diodes B6U non contrôlés ou des ponts à thyritors B6C contrôlés Respect des normes EN 61000‑3‑2, EN 61000‑3‑12 Assistance pour le respect des normes IEEE 519, D‑A‑CH‑CZ Cos(phi)>0,95 au niveau du courant nominal Face à une bobine de réactance à courant de réseau de 4 % uK, les chutes de tension de circuit intermédiaire sont négligeables Utilisation possible du module HFM comme filtre central pour plusieurs convertisseurs
