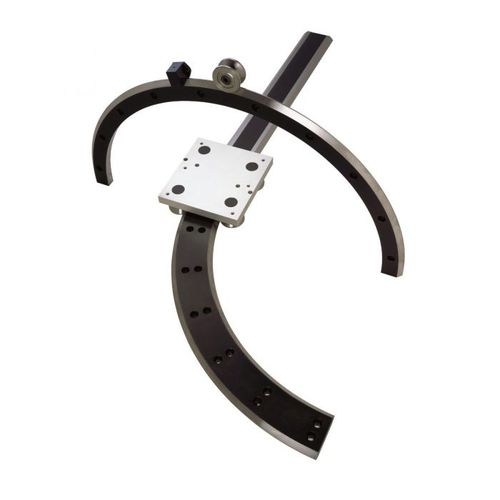

Guide linéaire à patin HDRT

de précisionen acieren acier inoxydable

Le système HDRT combine la flexibilité et la fonction du système de glissières et de rails PRT avec la taille et la résistance de la gamme de produits HDS2 pour supporter des charges allant jusqu'à 40kN (8 992 livres). Les systèmes de rails HDRT combinent des segments annulaires et des glissières droites pour suivre pratiquement n'importe quelle trajectoire. Les anneaux en V internes et externes sont compatibles avec trois tailles de roulements et deux lubrificateurs. Ils sont disponibles en sept tailles, deux qualités de précision et en acier inoxydable. Les systèmes de rails sont fournis en sections prêtes à installer, marquées par des numéros de référence et de séquence. Un dispositif unique d'alignement des blocs d'articulation est fourni pour faciliter l'alignement. Une variété de méthodes d'entraînement est également disponible. Segments de l'anneau coulissant Le HDRT offre une large gamme d'anneaux à bord unique de 512 mm (20,15 pouces) à 1656 mm (65,19 pouces) de diamètre. Les segments courbes sont fournis en standard dans des longueurs d'arc de 90 et 180 degrés. Ils sont fabriqués en acier de haute qualité et sont disponibles en trois qualités : P1, P2 et SS. Toutes les qualités sont entièrement rectifiées sur les faces en V à 90 degrés et sur le registre interne. La qualité P1 est également mise à la terre sur la face de montage. La version en acier inoxydable est rectifiée sur toutes les surfaces.
