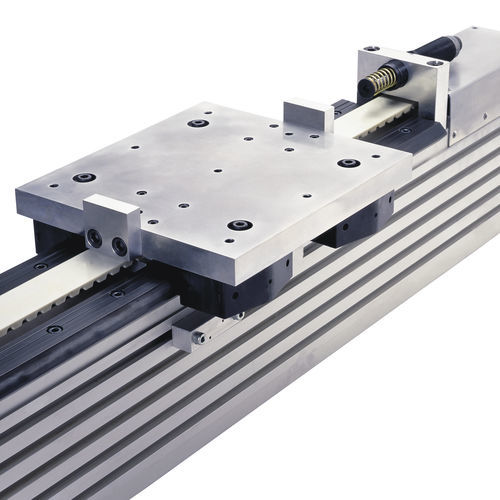

Unité linéaire électrique HDLS series

à courroieà forte charge

Le HDLS utilise des glissières robustes et les actionne à l'aide d'une courroie de la série AT. Des versions étroites et larges sont disponibles. L'unité étroite est plus haute que l'unité large, ce qui la rend plus rigide. L'unité large est mieux adaptée aux applications avec des moments de charge élevés. L'unité étroite et l'unité large sont dotées d'un arbre de sortie gauche, droit ou double. Les boîtes de vitesses peuvent être fournies directement couplées aux unités. Il est également possible d'allonger les arbres de sortie des boîtes d'engrenages pour entraîner deux systèmes en parallèle. Des amortisseurs et des tampons en caoutchouc sont disponibles en option pour les systèmes HDLS. Unité étroite L'unité étroite est montée sur une poutre à profil mince qui lui confère une grande rigidité en raison de sa hauteur. Les arbres de sortie gauche, droit et double, ainsi que les boîtes de vitesses, sont tous standard pour l'unité étroite. L'unité étroite est actionnée par une courroie AT20 de 50 mm de large. Des tampons en caoutchouc et des amortisseurs sont disponibles en option. Unité large L'unité large est montée sur une poutre à profil large afin d'augmenter les capacités de manipulation des moments en répartissant les paliers en V loin les uns des autres. Les arbres de sortie gauche, droit et double, ainsi que les boîtes d'engrenage, sont tous standard pour l'unité large. L'actionnement est réalisé au moyen d'une courroie AT20 de 50 mm ou 75 mm de large. Des tampons en caoutchouc et des amortisseurs sont disponibles en option.
