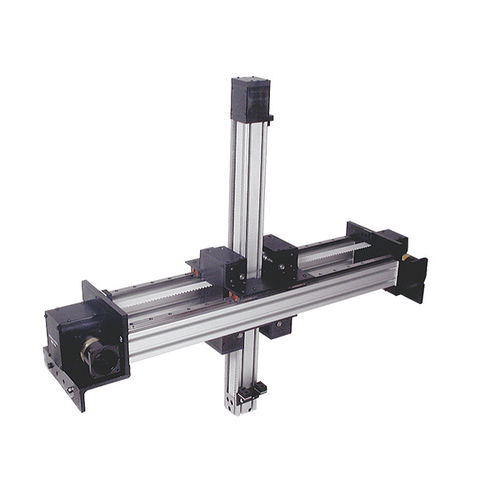

Actionneur multi-axe IntelliAxis® T-Bot
linéaireélectriqueà courroie

actionneur multi-axe
actionneur multi-axe
actionneur multi-axe
actionneur multi-axe
actionneur multi-axe
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mouvement
linéaire
Type
électrique
Technologie
à courroie
Matériau
en aluminium, en acier
Indice de protection
sans entretien, renforcé
Applications
pour machine-outil
Autres caractéristiques
de précision, avec commande, à faible frottement, multi-axe, sans jeu, pick & place, auto-alignant
Course

Min: 100 mm
(3,937 in)

Max: 3 000 mm
(118,11 in)

Force

875 N, 2 500 N, 3 750 N

Couple

290 Nm
(213,893 ft.lb)

Vitesse

5 m/s
(16,4 ft/s)

Répétabilité

0,03 mm
(0 in)

Description

Les actionneurs multi-axes à entraînement par courroie de la série HSXZ offrent un contrôle du mouvement linéaire sur 2 axes grâce à un système unique de transport par courroie qui serpente autour des axes X et Z, ce qui élimine le besoin d'un moteur dans l'axe Z tout en utilisant deux moteurs coordonnés dans l'axe X. Les avantages et les bénéfices comprennent le contrôle coordonné du mouvement pour les profils de mouvement complexes, y compris les cercles, les ellipses et les ondes sinusoïdales. - Conception de puissance à courroie en arc renforcée d'acier de haute précision - Idéal pour les applications à grande vitesse - Jeu nul - Auto-alignement - Guide linéaire à billes intégré - Précision à 0,001" près

---
