Machine de découpe à l'emporte pièce EDP-W

à couteaupour matériaux compositespour tissus

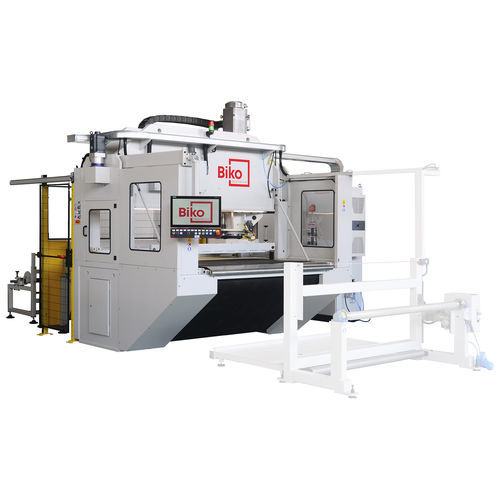

La machine de découpe de type EDP-W représente le système le plus automatisé pour découper une variété de matériaux à partir de rouleaux ou de feuilles jumbo. L'alimentation en matériau est automatique et gérée par un convoyeur de transport fonctionnant avec un support de poutre. La puissance de la machine permet de découper une grande variété de matériaux Données techniques - Largeur utile du matériau jusqu'à 2050 mm - Système d'alimentation par poutre de pression travaillant contre un convoyeur motorisé - Système de poinçonnage monté sur la tête de déplacement couvrant toute la largeur de la planche - force de coupe de 25 tonnes (45 et 60 tonnes également disponibles) - Possibilité de couper plusieurs couches de bande en même temps (jusqu'à 5 couches) - plateau de montage de l'outil de coupe de 600 x 600 mm - Déplacement de la tête par servomoteur pour une position précise de l'outil de coupe - Les déchets provenant des perforatrices sont automatiquement collectés et aspirés de l'outil de coupe - Un logiciel dédié gère l'ensemble du processus et un écran tactile permet à l'opérateur de modifier tous les paramètres - L'écran tactile permet d'optimiser la position des empreintes de coupe afin de réduire au maximum les déchets Options - Différents tonnages de coupe - Tête de découpe tournant sur son axe à 180 - Changement automatique de filière - Dérouleurs pour rouleaux Jumbo - Système d'empilage automatique - Collecte automatique des pièces Pick & Place - Enrouleur de déchets Dimensions et puissance (modèle EDP-W-1650, avec 2 dérouleurs et système d'empilage) - Dimensions globales de la machine : 7.0 x 7,1 x 3,0 m - Puissance installée : 18 kW - Consommation d'air : 200 Nl/h
