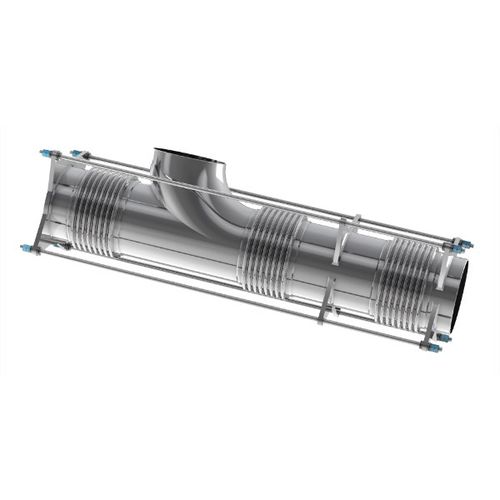

Compensateur de dilatation en métal BM-PB-ELBOW

rondà souderaxial

Ce compensateur de dilatation équilibré est utilisé pour les changements de direction au cours desquels un compensateur de dilatation à tirants doit absorber des mouvements axiaux tout en retenant l’effort de la pression. Le coude de changement de direction est monté entre les soufflets en ligne et le soufflet de compensation qui ont la même surface et sont connectés par des tirants conçus pour supporter l’effort de la pression. En fonction du mouvement latéral, le soufflet en ligne utilisé sera un soufflet simple ou universel. Caractéristiques et propriétés Mouvements angulaires sur tous les plans Grands mouvements latéraux Retient l’effort de la pression Ancrages fixes sur le système non nécessaires Soufflets protégés des mouvements de torsion Forces réduites dans la tuyauterie Un minimum de guides est requis Peut être conçu pour supporter le poids de la tuyauterie L’objectif de ce type de compensateur de dilatation est de supporter et de compenser l’effort de la pression, de façon à ne pas avoir besoin d’ancrages fixes sur la tuyauterie, et de réduire les forces et les mouvements exercés sur les brides des équipements délicats contigus, jusqu’à un seuil tolérable, tout en absorbant les mouvements axiaux et latéraux.
