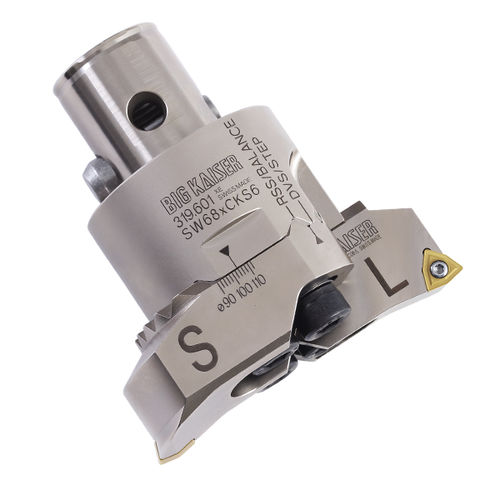

Tête d'alésage pour ébauche SW series

d'ébaucheà lame double tranchantpour usinage lourd

Les fraises doubles de la tête d'alésage SW sont conçues pour les opérations d'alésage d'ébauche et de semi-finition à usage intensif. La conception courte et compacte des composants, combinée à une connexion positive et verrouillée par friction entre le corps de l'outil et les porte-plaquettes, assure une rigidité maximale et les meilleures performances de coupe. Cette série de fraises jumelées présente une caractéristique de conception unique permettant différentes méthodes d'ébauche sans qu'il soit nécessaire de changer de composants ou d'utiliser des systèmes mécaniques pour régler la hauteur des plaquettes. Il suffit d'inverser les porte-plaquettes pour passer de la coupe équilibrée à la coupe étagée ! Les dentelures rectifiées sur les surfaces d'accouplement du corps de l'outil et du porte-plaquette permettent une connexion rigide et une longueur d'outil précise. Une échelle de diamètre sur les porte-plaquettes permet d'ajuster le diamètre sans prérégleur. Le corps de l'outil et les porte-plaquettes sont entièrement protégés contre la corrosion par un revêtement de haute qualité. Coupe équilibrée et étagée La coupe équilibrée consiste à régler les deux plaquettes à la même hauteur et au même diamètre de coupe. C'est la configuration la plus couramment utilisée car elle est plus facile à régler, plus stable et permet des vitesses d'avance plus élevées car il s'agit d'un outil efficace à deux arêtes. Elle est également plus efficace pour les trous moulés ou les trous préexistants dans les pièces soudées qui ne sont généralement pas parfaitement ronds ou droits, ou qui présentent un certain désalignement (décalage du noyau). L'égalisation des forces de coupe dans une tête d'alésage à double tranchant est la meilleure solution pour corriger ces problèmes. Lors de la coupe en escalier, les plaquettes sont décalées en hauteur et en diamètre. La première plaquette prend environ la moitié de la surépaisseur totale et est suivie par la deuxième plaquette, qui coupe au diamètre de sortie souhaité.
