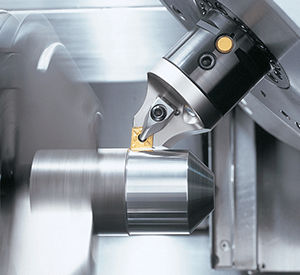

Outil de tournage frontal BIG-PLUS BT

à plaquettes amoviblesmodulaire

les outils Mill-Turn à inclinaison de 45° inclinent l'axe "B" de 45 degrés et contribuent à minimiser les forces de coupe transmises à la broche de la machine. Cette réduction des forces augmente la durée de vie de la broche de la machine. Les cartouches de type S sont placées dans le porte-outil de base au moyen d'un pilote rectifié avec précision et fixées par deux vis radiales opposées avec un cône de 15º. Avec un léger décalage des douilles de positionnement, la force de serrage élevée des deux composants est générée face à face. Pour maintenir des emplacements et une orientation précis, une goupille de positionnement supplémentaire est incluse pour le transfert positif du couple de coupe. Il s'agit du tout premier système d'outillage modulaire pour les applications de tournage sur MTC (Mill-Turn Centers). Un système d'outillage modulaire offre une meilleure efficacité, une meilleure sélection des matériaux, un meilleur traitement thermique et des longueurs d'outils optimales. Les porte-outils gravement endommagés par des plaquettes cassées peuvent désormais être remplacés facilement et à moindre coût. Caractéristiques et avantages approche à 45° pour une productivité maximale Système de serrage sûr et rigide de la cartouche Serrage sûr et facile des inserts 15 cartouches au choix
