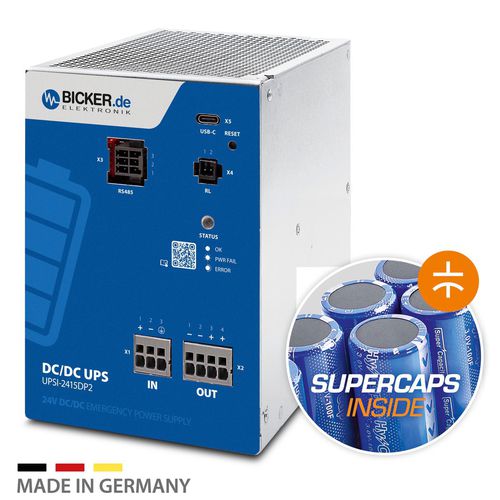

UPS tout en un UPSI-2415DP2

DC24 Vavec supercondensateur

La UPSI-2415DP2 est une onduleur DC compacte, montage sur rail DIN, utilisant des supercondensateurs (EDLC) comme stockage d'énergie pour une alimentation de secours sans maintenance et à haute endurance, conçue pour les armoires de commande et les applications industrielles décentralisées.

Caractéristiques principales

• Jusqu'à 500 000 cycles de charge/décharge grâce à la technologie supercap
• Capacité énergétique d'environ 13,5 kJ
• Détection intelligente du courant d'entrée et partage de puissance sur l'entrée 24V
• Interfaces USB-C et RS485 (ModBus) pour intégration et supervision
• Tension de sortie régulée en mode secours
• Détection de charge minimale et fonction temporisateur en cas de coupure
• Contact relais sec en cas de coupure et fonction de redémarrage
• Indicateur d'état de charge et arrêt via signal externe
• Procédé de charge optimisé pour des temps de charge significativement réduits
• Électronique renforcée et redondance intrinsèque pour la tolérance aux pannes
• Conception efficiente et basse émission conforme à EN 61000-6-3

Informations complémentaires
L'appareil intègre un système de gestion de batterie (BMS) surveillé pour la charge/décharge contrôlée et l'équilibrage des cellules du module supercap. Il offre une forte immunité aux transitoires rapides et aux surtensions (conforme à EN 61000-4-4 et EN 61000-4-5) ainsi que des fonctions de protection contre l'inversion de polarité, les courts-circuits et les surintensités. Le partage de puissance intelligent répartit dynamiquement l'alimentation entrante entre la charge et le chargeur afin d'éviter la surdimensionnement de l'alimentation amont. La supervision est assurée via le logiciel UPScom (interface Web multiplateforme basée sur WebAssembly), qui supporte l'arrêt contrôlé, les paramètres configurables (capteur de charge, délai d'arrêt, durée maximale de secours, capacité minimale de charge, notifications) et le redémarrage automatique après rétablissement de l'alimentation.

Caractéristiques techniques

• Tension de sortie : 24 V DC
• Tension d'entrée : DC
• Support de stockage USV : Supercap (EDLC)
• Montage : rail DIN
• Puissance de sortie : 360 W
• Courant de sortie max (refroidissement par convection) : 15 A
• Plage de température de fonctionnement : -20 … +65 °C
• Énergie (pack supercap) : env. 13,5 kJ
• Durée de vie en cycles : jusqu'à 500 000 cycles
• Poids : 1,71 kg
• Interfaces : USB-C, RS485 (ModBus)
• Logiciel de gestion : UPScom (Web UI / WASM)
• Normes / CEM : émissions selon EN 61000-6-3; immunité burst/surge selon EN 61000-4-4 / EN 61000-4-5
• EAN / GTIN-13 : 4251877654339
