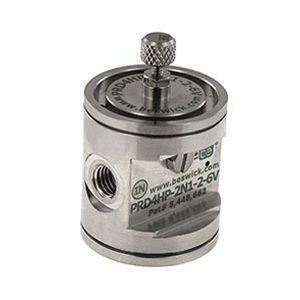

Régulateur de pression pour eau PRD4HP

à diaphragmetri-étagéen EPDM

Description
Détendeur diaphragme compact trois étages PRD4HP conçu pour la régulation précise de fluides à haute pression jusqu'à des pressions de sortie très faibles et des débits réduits. Le PRD4HP reprend la conception du PRD3HP en améliorant le premier étage par un siège de clapet en PEEK pour de meilleures performances à haute température, tout en conservant les mêmes dimensions extérieures et l'implantation pour un remplacement sans modification de conception.

Points clés

• Conception à trois étages assurant une pression de sortie stable malgré des variations importantes de la pression d'entrée
• Premier étage haute pression avec siège de clapet PEEK pour une meilleure tenue thermique
• Grand ratio valve/zone de détection et diaphragme à faible frottement pour une régulation précise à basse pression (adapté jusqu'à ~0,5 psi)
• Conception non‑relief optimisée pour le contrôle précis à faible débit et basse pression depuis des sources haute pression ou cylindre

Débit et performances
Pression d'entrée maximale : 3 000 psi. Plage de sortie configurable jusqu'à 0–40 psig. Conçu pour des applications nécessitant une régulation précise à très basse pression et faible débit. Orifices : entrée filetée interne 1/4‑28 ; sortie filetée interne 10‑32.

Configurations disponibles

• Style de réglage sur chapeau :
  • [1] Vis fendue avec écrou de blocage hexagonal 3/16 in
  • [2] Bouton moleté avec écrou de blocage hexagonal 3/16 in
  • [3] Bouton moleté avec disque de blocage moleté diamètre 3/4 in
  • [4] Vis fendue avec disque de blocage moleté diamètre 3/4 in
• Style de corps :
  • [1] Corps standard
  • [2] Version montage panneau 10‑32
  • [6] Chapeau 2 in haute résolution
  • [7] Montage panneau 15/32‑32 avec diaphragme 2 in haute résolution
• Plages de pression de sortie :
  • [0] 0 à 5 psig (0,3 bar)
  • [1] 0 à 10 psig (0,7 bar)
  • [2] 0 à 20 psig (1,4 bar)
  • [3] 0 à 30 psig (2,1 bar)
  • [4] 0 à 40 psig (2,8 bar)
• Matériaux du corps :
  • Laiton
  • [6] Acier inoxydable 316
• Matériaux des joints et diaphragme :
  • Buna‑N
  • [V] Fluorocarbone (FKM, Viton®)
  • [E] EPDM
  • [EB] EPDM noir
  • [H] HNBR
• Options de nettoyage :
  • Nettoyage standard
  • [I] Nettoyage de qualité instrument
• Options de lubrification :
  • Lubrification standard
  • [K] Lubrification Krytox 240AZ

Documentation
Courbes de débit et documentation de performance disponibles pour le PRD4HP (voir fichiers PDF de courbes de débit/performances).

Caractéristiques techniques

• Modèle : PRD4HP
• Type : Détendeur diaphragme trois étages (non‑relief)
• Pression d'entrée maximale : 3 000 psi
• Plage de pression de sortie : configurable jusqu'à 0–40 psig (plages disponibles jusqu'à 0–5 psig)
• Capacité basse pression : adapté pour régulation autour de 0,5 psi
• Orifices : entrée interne 1/4‑28, sortie interne 10‑32
• Poids approximatif : ~85 g (laiton et inox 303 & 316) ; +50–60 g avec chapeau 2 in haute résolution
• Matériaux de corps disponibles : Laiton, inox 316
• Matériaux joints/diaphragme : Buna‑N, FKM (Viton®), EPDM, EPDM noir, HNBR
• Siège du premier étage : PEEK pour meilleures performances à haute température
• Conçu pour sources haute pression directes (cylindres) nécessitant une commande en basse pression
