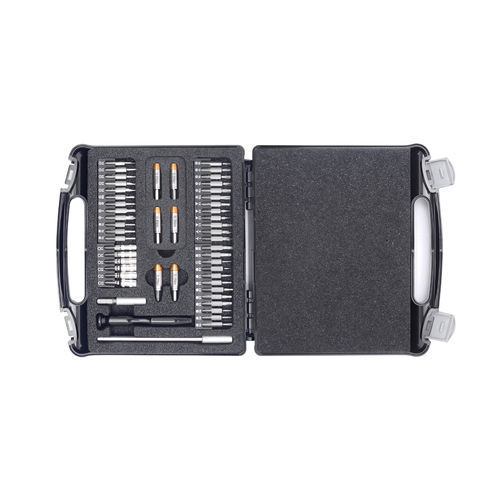

Jeu d'embouts de vissage Torx 4-970

Phillipspour vis à six pans creuxpour vis à fente

Aperçu du produit

Le coffret 4-970 regroupe cinq adaptateurs de couple pré-réglés (0,1–0,6 Nm), un jeu complet de 42 embouts C4 et des accessoires, livrés dans un coffret plastique avec mousse pour un rangement et un transport sécurisés. Les adaptateurs signalent par un clic audible l'atteinte du couple préréglé pour éviter le surserrage ; ils sont principalement conçus pour une utilisation manuelle et peuvent être utilisés avec des outils électriques à une vitesse maximale de 100 tr/min avec répétition limitée des clics.

Caractéristiques principales

• Couples préréglés inclus ; tolérance ±10 % (certificat d'usine sur demande)
• Adaptateur Ø 8 mm, longueur 22 mm (sans queue) ; vitesse max. avec outil électrique : 100 tr/min
• Transmission : queue hexagonale 4,0 mm, porte-embout magnétique 4,0 mm
• Matériaux : acier inoxydable et acier à outils de qualité
• Prolongateur en aluminium avec prise pour embout 4 mm
• Poignée ESD (dissipative, 10^6 à 10^9 ohm)
• Livré dans un coffret plastique avec mousse
• Dimensions du coffret : 175 x 160 x 45 mm ; Poids : 427 g

Domaine d'application

Transformez un embout 4 mm C4 et un porte-embout en un outil de couple précis. Le clic audible indique l'atteinte du couple préréglé et empêche le surserrage. Lors du desserrage, il n'y a pas de désengagement du couple (arbre noyau bloqué) — aucun outil supplémentaire de desserrage n'est nécessaire (couple de desserrage environ 30 % supérieur). Convient principalement pour une utilisation manuelle ; en cas d'utilisation avec des outils électriques, il est recommandé de ne pas dépasser 100 tr/min et de minimiser la répétition des clics.

Description technique

Les adaptateurs sont testés selon la norme DIN EN ISO 6789 (outils de vissage dynamométriques actionnés manuellement) et conservent une tolérance de ±10 % pour au moins 20 000 clics. La valeur de couple doit être vérifiée périodiquement par l'utilisateur à l'aide d'un capteur de couple. L'adaptateur fonctionne en verrouillant le cliquet dans la bague ; le système breveté comprend un arbre creux, un arbre noyau et un cylindre d'amortissement : lorsque le couple appliqué dépasse la valeur préréglée, l'arbre noyau devient inactif et la tension continue sur la vis n'augmente plus.

Contenu

• 4-971 adaptateur de couple 0,1 Nm pour embouts 4 mm
• 4-972 adaptateur de couple 0,2 Nm pour embouts 4 mm
• 4-973 adaptateur de couple 0,3 Nm pour embouts 4 mm
• 4-974 adaptateur de couple 0,4 Nm pour embouts 4 mm
• 4-975 adaptateur de couple 0,5 Nm pour embouts 4 mm
• 4-976 adaptateur de couple 0,6 Nm pour embouts 4 mm
• 6-340-3 jeu d'embouts C4 42 pcs (fente 1.0–3.0 ; PH000–PH1 ; Torx T3–T15 ; Hex 0.9–3.0 ; Clé 2.5–5.0 ; Triangle ; Carré S0–S1 ; Pentalobe P2/P5/P6 ; Éjection SIM ; Tri-Point 0–1)
• 6-340-2 rallonge d'embout pour embouts 4 mm (5/32") 6 pans
• 6-340-1 porte-embout ESD dissipatif pour embouts 4 mm (5/32") 6 pans
• 4-564 adaptateur d'embout 1/4" vers embouts 4 mm, longueur 42,5 mm

Spécifications techniques

• Article / modèle : 4-970
• Adaptateurs de couple : 0,1 — 0,6 Nm (cinq valeurs préréglées)
• Tolérance : ±10 % (certificat d'usine sur demande)
• Norme : testé selon DIN EN ISO 6789 (outils de vissage dynamométriques manuels)
• Durabilité : tolérance maintenue pour au moins 20 000 clics (vérification périodique recommandée)
• Dimensions adaptateur : Ø 8 mm, longueur 22 mm (sans queue)
• Transmission / porte : queue hexagonale 4,0 mm, porte-embout magnétique 4,0 mm
• Prolongateur : aluminium avec prise pour embout 4 mm
• Matériaux : acier inoxydable et acier à outils de qualité
• Poignée : ESD dissipative (10^6 — 10^9 ohm)
• Coffret : coffret plastique avec mousse
• Dimensions (coffret) : 175 x 160 x 45 mm
• Poids (jeu) : 427 g
• Recommandation pour outils électriques : vitesse max. 100 tr/min (répétition minimale des clics)
• Fonction : adaptateurs non surdévissables ; pas de désengagement du couple lors du desserrage (couple de desserrage augmenté)
