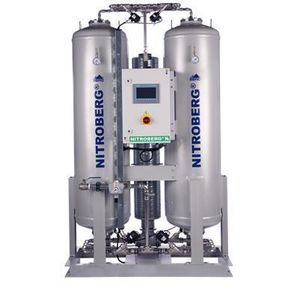

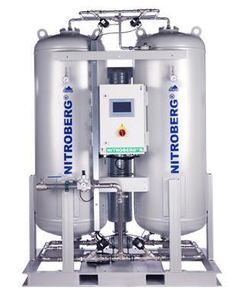

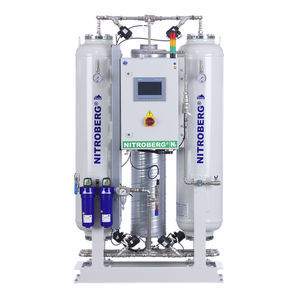

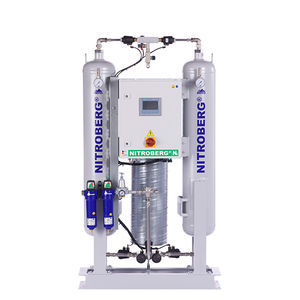

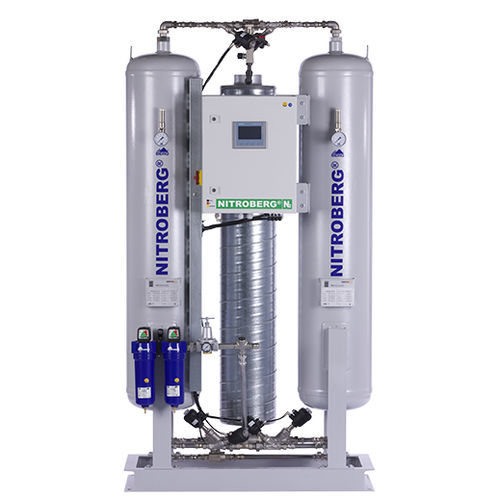

Générateur d'azote ultra pur NITROBERG® 800

pour applications de haute puretéultra purde laboratoire

Présentation
Générateur d’azote NITROBERG® 800. Production d’azote PSA haute pureté : 8,8 Nm3/h (99,99 % N2). Conçu pour fournir de l’azote maîtrisé sur site pour la fabrication électronique (brasage, refusion, stockage de composants) et autres applications industrielles nécessitant un azote à pureté réglable.

Tableau - Teneur en azote / Capacités (extrait)
Teneur en azote : 97% | 98% | 99% | 99,5% | 99,9% | 99,99% | 99,995% | 99,999%
Capacité (Nm3/h) : 42.8 | 34.4 | 28.4 | 24.8 | 16.4 | 8.8 | 6.8 | 4.8
Facteur d’air comprimé : 2.3 | 2.3 | 2.6 | 2.9 | 3.4 | 4.6 | 5.2 | 6.4
Air comprimé (Nm3/h) : 98.4 | 79.1 | 73.8 | 71.9 | 55.8 | 40.5 | 35.4 | 30.7
Air comprimé (m3/h) * : 105.6 | 84.9 | 79.2 | 77.1 | 59.9 | 43.4 | 37.9 | 33.0
Contenant de produit (l) : 250 | 250 | 250 | 250 | 250 | 150 | 150 | 150
Réservoir d’air comprimé (l) : 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250

Usage
NITROBERG® 800 fournit de l’azote de haute pureté pour la production électronique : brasage, refusion, stockage de composants et maîtrise de la contamination. Adapté à l’alimentation sur site avec pureté réglable pour lignes de production et laboratoires.

Données techniques (extrait)
Générateur d’azote NITROBERG® 800
Numéro d’article : 1020200800
Dimensions (L x l x H) : 620 x 1020 x 1800 mm
Pression maximale : 11 bar
Pression de fonctionnement : 8 bar
Poids (fiche technique) : 444 kg
Poids (meta) : 500 kg
Niveau de bruit : 55 max / 85 dB(A)
Température ambiante : +5 à +40 °C
Connexion électrique : 230 V, 50 Hz ou 110 V, 60 Hz
Consommation électrique : 150 W
Classe de protection : IP54
Filtre fin (entrée) : 0.01 micron (optionnel)
Filtre à charbon actif (entrée) : 0.003 micron (optionnel)
Filtre fin (sortie) : 3 à 5 microns (optionnel)
Température de référence * : 20 °C
Altitude de référence * : 0 m
Pression atmosphérique de référence * : 1.0133 bar
Humidité relative de référence * : 70 %
Note : * performances selon conditions de référence ; ** éléments marqués optionnels.

Caractéristiques / spécifications techniques

• Modèle : NITROBERG® 800
• Capacité nominale (exemple) : 8,8 Nm3/h (pour 99,99 % N2)
• Teneur en azote disponible : 97 % → 99,999 % (plages configurables)
• Facteur d’air comprimé : selon pureté, 2.3 à 6.4
• Air comprimé requis (Nm3/h) : valeurs selon pureté (ex. 40.5 Nm3/h pour 99,99 % → capacité 8.8 Nm3/h)
• Contenant de produit recommandé : 150–250 L (selon capacité)
• Réservoir d’air comprimé recommandé : 250 L (selon configuration)
• Dimensions (L x l x H) : 620 x 1020 x 1800 mm
• Poids : 444 kg (fiche technique) / 500 kg (meta)
• Pression de fonctionnement : 8 bar (max 11 bar)
• Alimentation électrique : 230 V 50 Hz ou 110 V 60 Hz
• Puissance électrique consommée : 150 W
• Niveau sonore : 55 – 85 dB(A)
• Classe de protection : IP54
• Filtres : entrée fine 0.01 µm, charbon actif 0.003 µm (entrée), sortie 3–5 µm (optionnel)
