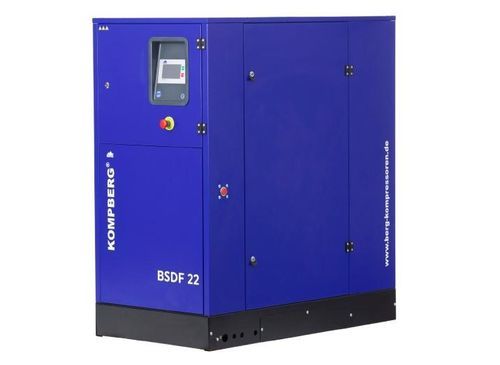

Compresseur à vis KOMPBERG® BSDF22

d'airà moteur électriqueindustriel

Présentation
Compresseur à vis KOMPBERG® BSDF22 — compresseur à entraînement direct 22 kW pour applications industrielles d'air comprimé. Le contrôleur maître BERG (RC / RC-S) est disponible en option pour la commande de groupes, la duplication du panneau opérateur sur PC/appareil mobile et la surveillance à distance.

Contrôleur maître BERG (RC / RC-S) — fonctions principales

• Contrôle des démarrages/arrêts des compresseurs au sein d'un même réseau d'air comprimé
• Surveillance et maintien de la pression correcte du système
• Répartition optimale de la charge entre compresseurs
• Sélection du compresseur principal
• Réglage des seuils de démarrage/arrêt de pression et saisie des paramètres de régulation
• Collecte et traitement des informations du système supervisé et signalisation (RC-S)
• Surveillance à distance via interface web et Modbus TCP (Modbus RTU via RS485 optionnel) (RC-S)

Modes de commande du groupe
La commande du groupe peut fonctionner en mode Séquence ou Cascade. Le contrôle séquentiel est recommandé pour des compresseurs de taille comparable afin d'équilibrer les temps de fonctionnement. Le contrôle en cascade est destiné à des machines de tailles différentes, où une unité fonctionne en continu et les autres interviennent en période de pointe.

Disponibilité
Délai de livraison : environ 6–7 semaines.

Tableau technique (extrait)
Compresseur à vis : BSDF 22
Surpression de service [bar] — options : 7,5 / 10 / 13
Débit [m3/min] à 7,5 bar : 0,9 – 3,7
Débit [m3/min] à 10 bar : 0,9 – 3,1
Dimensions (LxLxH) [mm] : 720 x 1300 x 1460
Raccord air comprimé : G 3/4
Poids : 520 kg (table technique) ; 570 kg (métadonnée déclarée)
Température ambiante [°C] : +5 à +40
Débit d'air de refroidissement [m³/h] : 3500
Température de sortie de l'air comprimé : env. +10 °C au-dessus de la température ambiante
Niveau sonore L [dB(A)] : 70
Système d'entraînement : entraînement direct (1:1)
Puissance nominale moteur [kW] : 22
Classe d'efficacité moteur : IE3
Indice de protection moteur : IP 55
Tension d'alimentation [V] : 400/3/50
Section recommandée câble d'alimentation [mm²] : 3x16 + PE
Fusible de protection [A] : 63

Documentation incluse / associée

• Fiche technique Compresseur à vis KOMPBERG® BSDF22
• Liste de pièces détachées et kit maintenance KOMPBERG® BSDF22
• Manuel d'utilisation et d'entretien des compresseurs à vis (série KOMPBERG)
• Données techniques 22 kW (PDF technique BSDF)

Caractéristiques / spécifications techniques

• Modèle : KOMPBERG® BSDF22
• Puissance nominale moteur : 22 kW
• Classe d'efficacité moteur : IE3
• Tension / phases / fréquence : 400 V / 3 / 50 Hz
• Type d'entraînement : entraînement direct
• Température ambiante de fonctionnement : +5 °C à +40 °C
• Débit d'air de refroidissement : 3500 m³/h
• Température sortie air comprimé : env. +10 °C au-dessus de la température ambiante
• Niveau sonore : 70 dB(A)
• Raccord air comprimé : G 3/4
• Dimensions (L x l x H) : 720 x 1300 x 1460 mm
• Poids : 520 kg (table technique) ; 570 kg (déclaré)
• Options de surpression disponibles : 7,5 / 10 / 13 bar
• Plages de débit : 7,5 bar : 0,9–3,7 m3/min ; 10 bar : 0,9–3,1 m3/min
• Câblage recommandé : 3x16 + PE ; fusible : 63 A
