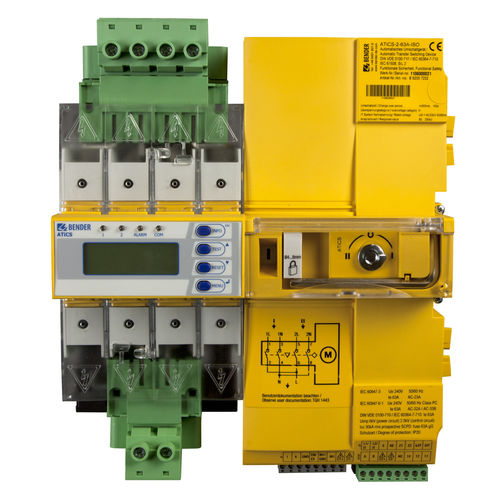

Commutateur de transfert automatique ATICS®-…-ISO

manuelpour montage sur panneaupour alimentation de secours

Présentation
Les appareils ATICS®-…-ISO réalisent la commutation automatique entre deux alimentations indépendantes et la surveillance des systèmes d'alimentation non mis à la terre (systèmes IT). La section de puissance et l'électronique de commande sont intégrées dans un seul boîtier plat et compact, limitant l'encombrement en armoire et simplifiant le câblage. L'appareil est conçu selon les exigences de sécurité fonctionnelle (SIL 2).

Caractéristiques principales

• Intégration de l'interrupteur-sectionneur et de la surveillance du système IT dans un seul appareil
• Conception conforme à la sécurité fonctionnelle SIL 2 (EN 61508)
• Enveloppe plate et compacte adaptée au montage en armoire
• Connecteurs enfichables sur tous les câbles et commutateur bypass optionnel pour essais et remplacement sans coupure
• Commande manuelle sur appareil et verrouillage mécanique
• Options de communication et de paramétrage pour supervision et configuration

Installation et mise en service

• Conception peu encombrante facilitant le retrofit et les nouvelles installations
• Moins de câblage et mise en service plus rapide

Exploitation sûre

• Contacts d'interrupteur-sectionneur robustes
• Verrouillage mécanique et commande manuelle locale
• Certifié selon EN 61508 SIL 2 (TÜV SÜD)

Maintenance sans interruption

• Connecteurs enfichables et commutateur bypass optionnel permettant tests et opérations sans interrompre l'alimentation

Applications

• Adapté aux environnements critiques tels que les locaux médicaux du groupe 2 (salles d'opération, soins intensifs) où la redondance des alimentations et la surveillance des systèmes IT augmentent la sécurité et la disponibilité.

Variantes
Type | Courant assigné I_e | Tension assignée U_e | Réf.
ATICS-2-63A-ISO | AC 63 A | AC 240 V | B92057202
ATICS-2-63A-ISO-ES* | AC 63 A | AC 240 V | B92057206
ATICS-2-63A-ISO-400 | AC 63 A | AC 415 V | B92057204
ATICS-2-80A-ISO | AC 80 A | AC 240 V | B92057203
ATICS-2-80A-ISO-ES* | AC 80 A | AC 240 V | B92057207
ATICS-2-80A-ISO-400 | AC 80 A | AC 415 V | B92057205

Accessoires optionnels
Type | Désignation | Réf.
STW2 | Transformateur de courant de mesure (surveillance courant de charge système IT), I_e: AC 50 A | B942709
STW3 | Transformateur de mesure (surveillance court-circuit) pour ATICS® < 100 A; I_e: AC 100 A | B98021000
SWL-100A | Transformateur de mesure (surveillance courant de charge système IT), I_e: AC 100 A | B98021002
ATICS-BP-2-63A-SET | Kit commutateur dérivation (I_e: AC 63 A) comprenant commutateur bypass, contact auxiliaire, pont, capot de bornes, voyants pour montage sur rail DIN | B92057252
ATICS-BP-2-80A-SET | Kit commutateur dérivation (I_e: AC 80 A) comprenant commutateur bypass, contact auxiliaire, pont, capot de bornes, voyants pour montage sur rail DIN | B92057253
EDS151 | Localisateur de défaut d'isolement | B91080101
ESS3680 | Transformateur 3,68 kVA, AC 400 V / 230 V | B924744
ATICS-ES | Accumulateur d'énergie pour variantes ATICS-2-63A-ISO-ES et ATICS-2-80A-ISO-ES | B72057255
AN412 | Bloc d'alimentation DC 12 V pour accumulateur ATICS-ES | B924150

Caractéristiques techniques

• Sécurité fonctionnelle : SIL 2 (conception et certification selon EN 61508)
• Certification : TÜV SÜD selon EN 61508 SIL 2 et DIN VDE 0100-710
• Commutation intégrée et surveillance de système IT
• Boîtier compact pour montage en armoire
• Connecteurs enfichables et option bypass pour maintenance sans coupure
• Commande locale, verrouillage mécanique et contacts robustes
• Courants disponibles : 63 A et 80 A ; tensions : 240 V et 415 V
• Accessoires optionnels : transformateurs de mesure, kits bypass, localisateur de défaut d'isolement, accumulateur ATICS-ES
