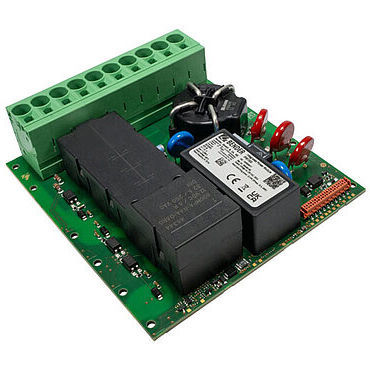

Module de puissance AC IPM1300

ACDC

Dispositif de protection contre les surtensions (SPD) Alimentation en courant continu intégrée (également pour le régulateur de charge) Transformateur de courant de mesure pour la surveillance du courant résiduel CC Capteur de température intégré fiche à 20 broches pour la connexion au régulateur de charge via un câble plat (inclus) Surveillance du conducteur de protection (surveillance PE) Module d'alimentation intégré IPM1300 à utiliser avec le régulateur de charge ICC1314 L'IPM1300 est le complément idéal pour construire une station de charge compacte ou un boîtier mural. Avec ses dimensions de seulement 120 mm x 130 mm, il s'harmonise parfaitement avec le contrôleur de charge ICC1314, permettant la construction de stations de charge compactes. Le module de puissance de l'IPM1300 contient une unité d'alimentation intégrée qui est également utilisée pour le contrôleur de charge, de sorte qu'aucune alimentation CC supplémentaire n'est nécessaire. En outre, 3 watts sont disponibles pour des applications supplémentaires. Il peut être utilisé pour des systèmes de charge ayant une capacité de charge allant jusqu'à 22 kW. Le transformateur de courant de mesure intégré est analysé par le régulateur de charge. Ensemble, le transformateur et le régulateur de charge forment un système de détection de courant de défaut de 6 mA CC conforme à la norme CEI 62955. L'IPM1300 surveille également la connexion à la terre de protection (PE) et le système triphasé. Un capteur de température interne enregistre la température actuelle du PCB et permet au régulateur de charge d'ajuster le courant de charge en fonction de la température. La surveillance du relais de charge (contrôle de soudure) est également intégrée dans le module de puissance.
