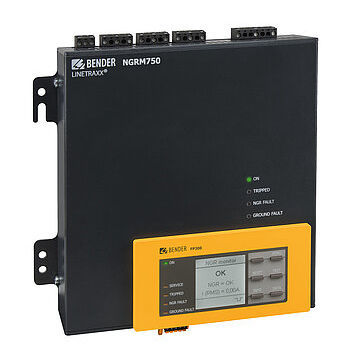

Système de surveillance de résistance de mise à la terre LINETRAXX® NGRM750

de transformateurEthernetIP

Le contrôleur de résistance de mise à la terre du neutre NGRM750 détecte les défaillances de la résistance de mise à la terre et les défauts de mise à la terre et surveille les tensions de ligne. Il est destiné à être utilisé dans les systèmes d'alimentation électrique commerciaux et industriels mis à la terre avec une faible résistance (LRG). Il s'agit d'un dispositif avancé qui permet de surveiller : Le courant à travers la résistance de mise à la terre du neutre (NGR) La tension entre le point neutre du transformateur ou du générateur et la terre (chute de tension à travers la NGR) La défaillance de la NGR (ouverture), y compris la défaillance des connexions entre le neutre et la terre Tensions ligne à ligne et ligne à la terre L'interface utilisateur multilingue, qui permet de lire les valeurs et de programmer dans sa langue maternelle, est un avantage pour de nombreux utilisateurs. Le relais est conçu pour être facilement installé avec une interface homme-machine (IHM) montable sur panneau. Si vous le souhaitez, le relais peut être facilement programmé via le serveur web intégré. Les NGRM750 peuvent facilement se connecter à un système de supervision avec des communications Modbus TCP/IP ou RTU. Pour les applications de mise à la terre de générateurs ou de transformateurs à des altitudes extrêmes, le NGRM750 a une capacité de 5 000 m au-dessus du niveau de la mer. Il s'agit d'une solution idéale, facile à adapter aux applications LRG existantes ou à installer en usine dans de nouveaux ensembles LRG. Les capacités s'étendent jusqu'à 25 kV et 2 000 A Caractéristiques Détermination du RNGR à l'aide de méthodes de mesure passives et actives Surveillance continue du RNGR même si l'installation est hors tension Alarme ou déclenchement en cas de défaut à la terre Surveillance du courant INGR Surveillance de la tension UNGR Indication de phase défectueuse (en option ; jusqu'à 690 V par couplage direct, sinon via des transformateurs de potentiel)
