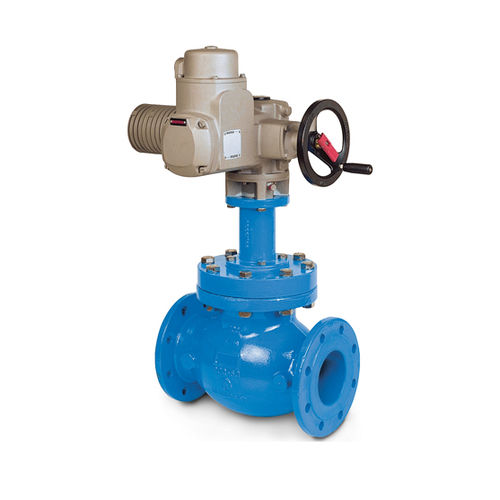

Vanne à soupape ERHARD

avec volantpneumatiqueà actionneur électrique

Vannes de régulation du débit ERHARD DN 50 - 150 PN 16 - 40 Corps : EN-JS1050 Revêtement : Epoxy Pour l'étranglement et la régulation des installations de traitement et de distribution d'eau ainsi que des centrales hydroélectriques. Douille à fentes avec un comportement optimal de l'écoulement pour une conversion d'énergie sans danger Parfaitement adapté pour un fonctionnement continu pendant la cavitation Bonnes propriétés de régulation même avec de petites quantités grâce à une douille à fentes avec des fentes de régulation graduées Equipé d'un volant, d'un actionneur électrique ou d'un piston d'actionneur hydraulique ou pneumatique Description du produit Dans les conduites d'eau de taille DN 50 à DN 150, les vannes de régulation de débit ERHARD en configuration droite ou angulaire, à étranglement et régulation, donnent d'excellents résultats. Les vannes de régulation ERHARD de type à soupape avec corps en fonte ductile (SG GGG-50) sont équipées d'un cylindre fixe à fentes en acier inoxydable. Le piston de commande guidé dans des bagues de glissement revêtues de PTFE se déplace à l'intérieur de ce cylindre en recouvrant ou en ouvrant les orifices selon la position de commande requise. Le siège de soupape proprement dit, qui fait partie intégrante de la bouteille à fente, est scellé de manière étanche aux bulles par un joint torique. La course est limitée par une butée fixe en position de fermeture complète. Le cylindre à fentes assure une conversion d'énergie inoffensive, minimisant le bruit et les contraintes sur le matériau. La commande est tout à fait appropriée pour un fonctionnement de longue durée dans des conditions de cavitation. Le piston est relié à la tige de la vanne sans jeu. Toutes les vannes de commande ERHARD sont équipées en standard d'un indicateur mécanique de position. Les vannes de contrôle ERHARD peuvent être équipées des mécanismes de commande interchangeables suivants :
