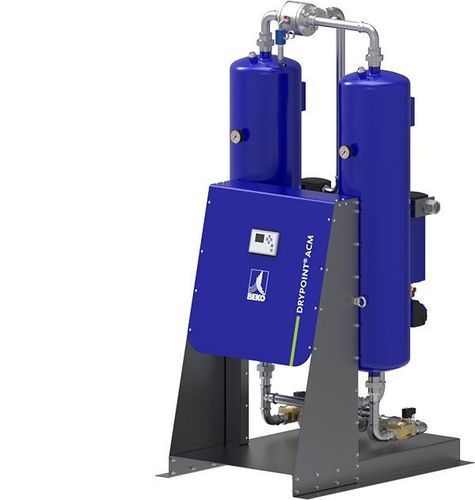

Sécheur d'air comprimé par adsorption DRYPOINT® ACM series

par adsorption sans chaleurpar adsorptionpar adsorption sans chaleur

Présentation
La série DRYPOINT ACM de BEKO TECHNOLOGIES est une gamme d'essiqueurs par adsorption de taille moyenne (modèles 410–495) conçue pour le séchage fiable d'air comprimé pour des débits volumétriques moyens (100–1000 m³/h). Le principe à deux colonnes avec régénération en contre‑courant permet d'obtenir des points de rosée en pression stables (standard jusqu'à −40 °C, option −70 °C) et un encombrement réduit pour une intégration OEM ou en pack compresseur.

Avantages clés

• Gamme de débits étendue : variantes 100–1000 m³/h adaptées aux besoins de production et OEM.
• Fonctionnement économe : faible perte de charge et synchronisation du compresseur pour diminuer les coûts d'exploitation.
• Filtration et gestion des condensats intégrées pour protéger les process et prolonger la durée de vie des composants.
• Visualisation et contrôle clairs via l'afficheur DP‑ACM ; Modbus en option pour l'intégration système.
• Empreinte compacte et protection IP54 pour montage en skid ou intégration machine (intérieur).

Principe de fonctionnement
Le DRYPOINT ACM fonctionne avec deux colonnes d'adsorption en alternance. L'air comprimé entrant passe par une préfiltration et un séparateur de condensat avant d'entrer dans la colonne d'adsorption où le dessicant réduit l'humidité jusqu'au point de rosée souhaité. La régénération s'effectue en contre‑courant avec un flux partiel d'air sec ; la commutation peut être cyclique ou pilotée par le point de rosée. Le design minimise les pertes d'air de purge et garantit une performance PDP stable. L'appareil permet le passage même en cas de coupure d'alimentation afin de préserver la continuité du process.

Contrôle et supervision

• Automate DP‑ACM avec afficheur couleur affichant mode de fonctionnement, timers, contrôle du PDP, états, avertissements et alarmes.
• Synchronisation du compresseur en standard ; interfaces de communication optionnelles (par ex. Modbus) pour intégration aux systèmes de contrôle supérieurs.

Domaines d'application

• Emballage et automatisation — évite les pannes liées à l'humidité et assure la continuité des process.
• Industrie mécanique et machines‑outils — protège les équipements sensibles et maintient la qualité de production.
• Lignes de production à débits moyens — séchage optimisé énergétiquement pour des conditions de process constantes.
• Systèmes OEM et packs compresseurs — design compact pour intégration sur machines et skids.

Réalité augmentée & visualisation
Options AR et visualisation 3D (QR code / modèle AR sur la fiche produit) disponibles pour positionnement virtuel et inspection en environnement client.

Tableau des spécifications (modèles sélectionnés)
En‑tête : Raccordement | Débit volumétrique (m³/h)* | Pression de service min./max | Temp. d'entrée max. | Temp. ambiante min./max | Humidité de l'air | Conditions ambiantes | Point de rosée (PDP) | Consommation | Classe de protection
DRYPOINT ACM 410 : 1" | 100 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% à 45 °C | 0 - 2000 m NN (intérieur) | Min. -40 °C (option -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 415 : 1" | 150 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% à 45 °C | 0 - 2000 m NN (intérieur) | Min. -40 °C (option -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 423 : 1" | 225 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% à 45 °C | 0 - 2000 m NN (intérieur) | Min. -40 °C (option -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 430 : 1" | 300 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% à 45 °C | 0 - 2000 m NN (intérieur) | Min. -40 °C (option -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 438 : 1½" | 375 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% à 45 °C | 0 - 2000 m NN (intérieur) | Min. -40 °C (option -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 455 : 2" | 550 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% à 45 °C | 0 - 2000 m NN (intérieur) | Min. -40 °C (option -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 465 : 2" | 650 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% à 45 °C | 0 - 2000 m NN (intérieur) | Min. -40 °C (option -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 485 : 2" | 850 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% à 45 °C | 0 - 2000 m NN (intérieur) | Min. -40 °C (option -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 495 : 2" | 1000 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% à 45 °C | 0 - 2000 m NN (intérieur) | Min. -40 °C (option -70 °C) | Max. 40 W, 230 V | IP 54

Caractéristiques techniques

• Marque : BEKO TECHNOLOGIES
• Dénomination : DRYPOINT ACM (série DRYPOINT® ACM 410–495)
• Plage de débits : 100–1000 m³/h (selon modèle)
• Raccords : 1" à 2" selon modèle
• Pression de service : 4–16 bar (manométrique)
• Température d'entrée max. : 50 °C
• Température ambiante : +4 °C à +50 °C (installation intérieure), altitude 0–2000 m NN
• Humidité d'entrée : jusqu'à 100% à 45 °C (conditions limites)
• Point de rosée : standard jusqu'à −40 °C, option −70 °C
• Consommation de commande : typ. max. 40 W (230 V), auxiliaire selon modèle
• Indice de protection : IP 54
• Commande : DP‑ACM afficheur couleur, contrôle du point de rosée, timers, états/alertes ; Modbus en option
• Conception : double colonne d'adsorption avec régénération en contre‑courant ; filtration et purge condensats intégrées
• Applications : emballage et automatisation, construction mécanique, production à débits moyens, OEM/packs compresseurs
