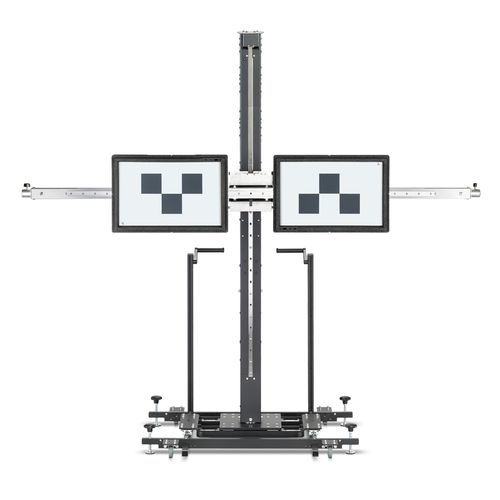

Kit de calibration ADAS pour voiture Q.DAS

pour véhicule commercial

Présentation
Q.DAS est une solution modulaire pour la calibration des systèmes radar, caméra et LIDAR avant, pertinents pour la sécurité. Le système se configure selon le volume de calibrage, le budget et l'espace disponible en atelier. Q.DAS est conçu pour les voitures et véhicules utilitaires légers et permet une calibration ADAS conforme aux exigences OEM en combinaison avec la mesure d'alignement des roues.

Caractéristiques principales

• Systèmes d'aide à la conduite pertinents pour la sécurité : radar et caméra
• Classe de véhicules : voitures et véhicules utilitaires légers
• Volume de calibration en atelier : élevé
• Réglage en hauteur : motorisé jusqu'à 2050 mm
• Compatible avec toutes les cibles de calibration caméra : oui
• Supporte les eTargets : oui
• Réglage de la distance sans nouvelle mise à niveau : 200 mm
• Réglage du décalage central sans nouvelle mise à niveau : 200 mm

Avantages du système Q.DAS
1. Numérique plutôt qu'analogique

• Positionnement basé sur la caméra via affichage en direct
• Pas de fil à plomb ni de mètre ruban requis
• Contrôle complet de l'ensemble de la calibration
• Comparaison directe aux valeurs nominales au lieu d'un transfert manuel (nécessite licence active Q.mApp et appareil d'alignement Q.Lign)

2. Mesure d'alignement et calibration ADAS en un seul processus

• Pas de changement d'outillage
• Pas de déplacement des appareils de mesure
• Prêt à l'emploi en permanence
• Instructions guidées pour l'installation et le positionnement
• Compensation automatique des différences de hauteur d'installation
• Répond aux exigences de précision les plus strictes des OEM

3. Solution de calibration modulaire pour chaque atelier

• Libre choix des cibles de calibration et des miroirs radar
• Configuration selon le volume de calibration, le budget et l'espace disponible
• Pas d'engagement fixe envers un seul outil de diagnostic
• Glissière X-Y intégrée minimise les nivellements
• Réglage en hauteur motorisé

Contenu de la livraison

• 1x châssis/base Q.DAS modulaire, sans cibles ni miroirs
• 1x logiciel Q.mApp (Android) incluant licence d'activation (1 an)
• 1x télémètre laser numérique Bluetooth

Remarques

• Coûts applicables : nécessite une licence Q.mApp active en combinaison avec l'aligner Q.Lign pour certaines fonctions
• Conçu pour fonctionner comme solution conforme aux exigences OEM en conjonction avec les flux de travail d'alignement des roues

Caractéristiques / spécifications techniques

• Longueur emballage : 2350 mm
• Largeur emballage : 450 mm
• Hauteur emballage : 530 mm
• Poids brut (emballé) : 187 kg
• Poids net : 157 kg
• Réglage en hauteur motorisé : jusqu'à 2050 mm
• Réglage de la distance sans nouvelle mise à niveau : 200 mm
• Réglage du décalage central sans nouvelle mise à niveau : 200 mm
• Compatible avec toutes les cibles de calibration caméra
• Supporte les eTargets
• Usage prévu : calibration ADAS avant (radar, caméra, LIDAR)
