Système de marquage laser à fibre HF series

automatiquepour ligne de production continuepour éléments non-métalliques

Aperçu

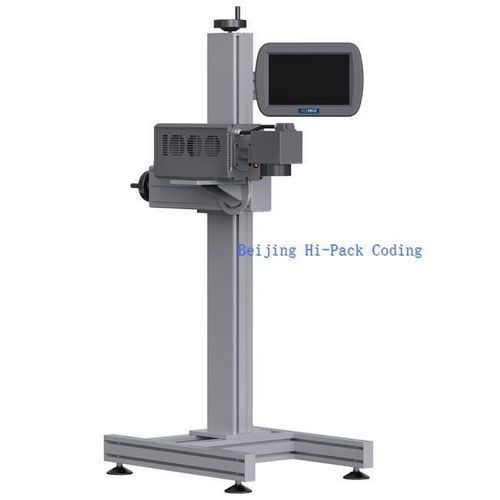

Le système de marquage laser à fibre Hi-Pack Coding associe une source laser fibre stable à un galvanomètre haute vitesse double axe pour assurer un marquage haute résolution constant sur métaux et certains substrats non métalliques. L'ensemble intègre un écran tactile couleur 10,2", un capteur photoélectrique et un support de levage réglable pour intégration en ligne ou usage autonome. Conçu pour les lignes de production nécessitant un marquage précis et rapide et un bon repérage.

Modèles

• HF200C-YTB
• HF300C-YTB

Formats et contenus de marquage
Prend en charge les polices standard AutoCAD (extensibles), logos vectoriels, symboles, lignes, anneaux, repères d'angle, ordre inversé, numéros de lot, caractères chinois et anglais, chiffres, logos, date/heure, numéros de série et extensions de polices CAD personnalisables.

Tableau des spécifications techniques
Modèle : HF200C-YTB, HF300C-YTB
Type de laser : Laser à fibre
Galvanomètre : Galvanomètre de balayage haute vitesse bi-axe haute précision
Zone de marquage : 110 mm x 110 mm
Vitesse maximale sur ligne de production : ≤ 130 m/min (dépend du matériau)
Vitesse de marquage / longueur focale : ≤ 12 000 mm/s ; f = 165 mm
Puissance de sortie / Tension : HF200C-YTB ≥ 20 W ; HF300C-YTB ≥ 30 W ; 220 VAC, 50 Hz
Consommation : 400 W
Interface : Écran tactile couleur 10,2" (fixe ou portatif)
Refroidissement : Refroidissement par air
Longueur d'onde / Précision de positionnement : 1064 nm ; 0,001 mm
Conditions d'utilisation : Température ambiante 0°C–45°C ; humidité ≤ 95%
Dimensions (L x l x H) : 550 mm x 140 mm x 165 mm

Caractéristiques / Spécifications techniques

• Modèles : HF200C-YTB, HF300C-YTB
• Type de laser : Laser à fibre
• Zone de marquage : 110 x 110 mm
• Vitesse maximale de ligne : ≤ 130 m/min
• Vitesse de marquage : ≤ 12 000 mm/s
• Puissance de sortie : HF200C ≥ 20 W ; HF300C ≥ 30 W
• Consommation : 400 W ; Tension : 220 VAC, 50 Hz
• Interface : Écran tactile couleur 10,2" (fixe/portatif)
• Refroidissement : Refroidissement par air
• Longueur d'onde : 1064 nm ; Précision de positionnement : 0,001 mm
• Environnement : 0°C–45°C ; humidité ≤ 95%
• Dimensions : 550 x 140 x 165 mm
