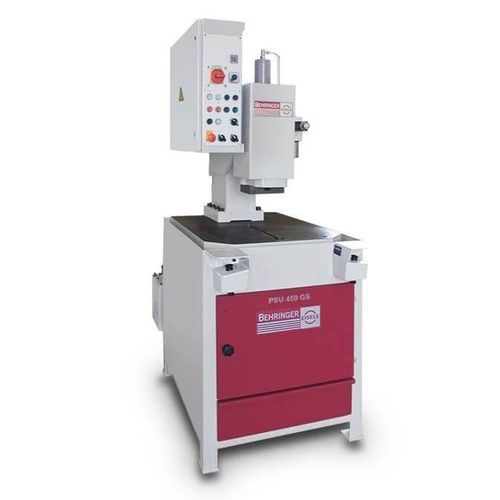

Scie circulaire PSU 450 GS

horizontalepour métauxpour tuyaux

Présentation
La PSU 450 GS est une scie circulaire de production conçue pour le sciage de tubes courbes tels que silencieux, pièces issues de l'hydroformage et tuyaux d'échappement. Des logements normalisés et une table plane permettent l'installation de montages spécifiques. Le point d'entrée et de sortie de la lame est librement réglable. La commande bimanuelle de série assure un travail confortable et sûr sans protections mécaniques gênantes.

Construction et principe
Le cœur de la scie à tubes PSU est un engrenage à vis sans fin doté de l'organe d'absorption EISELE, fabriqué en interne. L'engrenage robuste associé à un bâti machine lourd et des composants en fonte d'amortissement garantit un fonctionnement régulier à faibles vibrations, améliorant la qualité de la coupe et la durée de vie de la lame.

Avantages

• Montage d'appareils spécifiques
  La table plane accepte et permet l'échange rapide de montages personnalisés pour un sciage sûr de géométries simples à complexes.
• Serrage fiable de la pièce
  Pont de serrage extrêmement robuste avec vérin à longue course (course 160 mm) assurant un maintien sûr des pièces à usiner.
• Point d'entrée et de sortie réglable
  Les positions d'entrée et de sortie par rapport au matériau sont librement réglables pour différents montages.
• Commande bimanuelle
  La commande bimanuelle de série permet une utilisation confortable et sûre sans protections mécaniques encombrantes.
• Base machine solide
  Le bâti lourd et les composants en fonte d'amortissement réduisent les vibrations pour des coupes constantes et une durée de vie d'outil prolongée.
• Engrenage durable
  L'engrenage à vis sans fin avec organe d'absorption EISELE amortit les vibrations, garantissant une bonne qualité de surface et une longue durée de vie de la lame.
• Flux de copeaux optimal
  L'avance de la lame de bas en haut favorise l'évacuation des copeaux lors du sciage de tubes et profilés creux.
• Système de micro-pulvérisation
  La lubrification minimale de série humidifie la lame via une buse pour prolonger la durée de vie des outils et maintenir un environnement de travail propre.

Configurabilité
La PSU 450 GS peut être configurée avec de nombreuses options pour répondre aux exigences spécifiques de production.

Données techniques
Capacités de coupe
Rond : 150 mm
Carré : 140 x 140 mm
Plat : 400 x 30 mm
Plus petite dimension à scier (rond) : 10 mm
Plus petite dimension à scier (plat) : 10 x 10 mm

Caractéristiques de performance
Puissance motrice : 3,0 / 3,6 kW
Vitesses (standard) : 6 / 12 / 24 / 48 min-1
Vitesses (option) : 12 / 24 / 48 / 96 min-1
Diamètre de lame : 450 mm
Avance lame : hydraulique
Serrage matière : hydraulique

Dimensions et poids
Longueur : 1 600 mm
Largeur : 1 025 mm
Hauteur : 2 040 mm
Poids : 1 200 kg
Hauteur d'appui matériau : 1 000 mm

Spécifications

• Modèle : PSU 450 GS
• Capacité coupe (rond) : 150 mm
• Capacité coupe (carré) : 140 x 140 mm
• Capacité coupe (plat) : 400 x 30 mm
• Plus petite dimension (rond) : 10 mm
• Plus petite dimension (plat) : 10 x 10 mm
• Puissance motrice : 3,0 / 3,6 kW
• Vitesses standard : 6 / 12 / 24 / 48 min-1
• Vitesses optionnelles : 12 / 24 / 48 / 96 min-1
• Diamètre de lame : 450 mm
• Avance lame : hydraulique (avance bas → haut)
• Serrage matière : hydraulique (vérin longue course, course 160 mm)
• Dimensions (L x l x H) : 1 600 x 1 025 x 2 040 mm
• Poids : 1 200 kg
• Hauteur d'appui : 1 000 mm
• Lubrification : système de lubrification minimale (micro-pulvérisation) en standard
• Engrenage : vis sans fin avec compensation EISELE pour faibles vibrations et longue durée de vie
