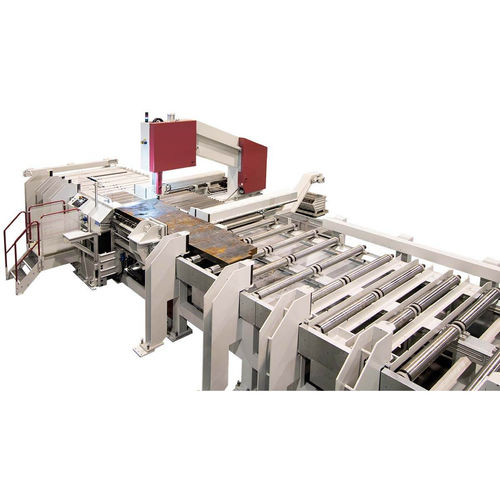

Scie à ruban VPS60-220A

à panneauxverticalepour métaux non ferreux

Présentation
La scie à ruban automatique VPS60-220A est la solution BEHRINGER pour la coupe transversale entièrement automatique de grandes plaques et brames. La disposition verticale du ruban réduit la longueur d'engagement par rapport aux conceptions horizontales, offrant une capacité de coupe supérieure et une réduction des coûts d'outillage. La série VPS est construite sur un châssis robuste et des composants haute performance pour des applications exigeantes dans le négoce de l'acier, l'industrie et la production métallurgique, traitant des matériaux allant des métaux non ferreux et de l'aluminium aux aciers et matériaux difficiles à usiner comme l'Inconel ou le titane. La conception modulaire permet une adaptation individuelle aux besoins client.

Avantages

• Disposition verticale du ruban : longueur d'engagement réduite pour les brames et plaques larges, permettant l'utilisation de rubans plus courts et à dents plus fines, amélioration des performances de coupe et réduction de l'écart de coupe.
• Unité de sciage puissante dans un cadre en C résistant à la torsion pour de meilleures performances et faibles vibrations.
• Pince d'alimentation servo à conception divisée avec deux entraînements de broche couplés électroniquement pour positionner précisément des plaques larges.
• Grande précision et performances de coupe grâce au châssis résistant à la torsion et à l'application de la force d'avance sous le point de coupe.
• Pièces de guidage du ruban en fonte fabriquées par BEHRINGER pour amortir les vibrations et augmenter la durée de vie des outils.
• Brosses à copeaux duplex motorisées nettoyant activement le ruban et empêchant l'entrée de copeaux dans le canal de coupe; adaptation automatique aux rubans.
• Système d'avance servo BEHRINGER : évacuation constante des copeaux et réaction rapide aux capteurs de pression pour éviter la surcharge et l'usure prématurée des rubans.
• Bras de guidage automatique : guide mobile ajusté automatiquement sur la hauteur de coupe pour des résultats optimaux sans réglages manuels.
• Bonne accessibilité : conception ouverte pour une maintenance aisée, accès direct aux pièces d'usure et changement de ruban simplifié.
• Convoyeur à copeaux de grande taille avec réservoir de refroidissement intégré sous l'unité de sciage ; amovible pour nettoyage et maintenance.
• Utilisation économique des rubans carbure grâce à la construction robuste, la technologie servo et une évacuation optimisée des copeaux.
• Commande intuitive via automate tactile.

Caractéristiques / spécifications techniques
Capacité de coupe
Capacité de coupe plat L x H : 2.250 x 600 mm
Plus petite dimension à scier plat L x H : 500 x 20 mm
Longueur de coupe minimale : 15 mm

Performances
Longueur d'alimentation course simple : 1.500 mm
Puissance motrice (scie) : 7,5 kW
Vitesse du ruban : 17 - 120 m/min
Dimensions du ruban : 11.080 x 54 x 1,6 mm
Longueur de reste en automatique : 40 mm
Puissance totale : 15 kW
Avance scie : avance servo par pignon
Avance matière : vis à billes
Serrage matière : hydraulique
Nettoyage du ruban : brosse à copeaux électrique

Dimensions et poids
Longueur : 11.700 mm
Largeur : 3.600 mm
Hauteur : 4.220 mm
Poids : 19.000 kg
Hauteur du plan d'appui : 1.650 mm

Caractéristiques détaillées

• Modèle : VPS60-220A
• Capacité de coupe (plat L x H) : 2.250 x 600 mm
• Plus petite dimension à scier (L x H) : 500 x 20 mm
• Longueur de coupe minimale : 15 mm
• Longueur d'alimentation course simple : 1.500 mm
• Puissance motrice (scie) : 7,5 kW
• Puissance totale : 15 kW
• Plage de vitesse du ruban : 17 - 120 m/min
• Dimensions du ruban : 11.080 x 54 x 1,6 mm
• Longueur de reste (automatique) : 40 mm
• Avance scie : avance servo par pignon
• Avance matière : vis à billes
• Serrage matière : hydraulique
• Nettoyage du ruban : brosse à copeaux électrique
• Convoyeur à copeaux avec réservoir de refroidissement intégré (standard)
• Dimensions machine L x l x H : 11.700 x 3.600 x 4.220 mm
• Poids : 19.000 kg
• Hauteur d'appui matière : 1.650 mm
