Scie à ruban LPS-T 3D

verticalepour plastiquepour panneaux

Overview

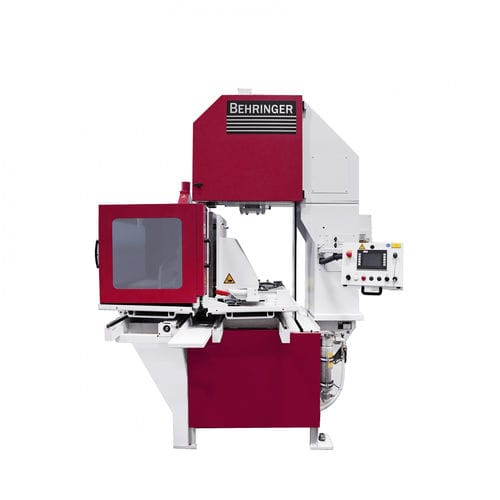

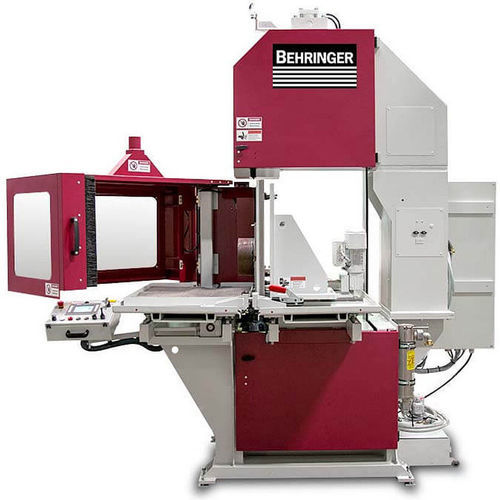

La scie à ruban verticale LPS-T 3D de Behringer est conçue pour le sciage de plaques imprimées en 3D de différentes tailles jusqu’à 850 x 650 mm. La machine dispose d’une table d'appui mobile et d’un dispositif de serrage NC pour faciliter le chargement/déchargement ; les plaques lourdes peuvent être manipulées avec un engin de levage.

Options
Behringer propose des options adaptées au process pour personnaliser la machine selon les besoins : carter avec aspiration, système Micro Spray de lubrification minimale, dispositifs de serrage sur mesure et convoyeur à copeaux avec réservoir de refroidissement intégré.

Features

• Chargement/déchargement facilités : dispositif de serrage NC et table d’appui rétractable permettant la manutention par grue.
• Enceinte et extraction en option : réduction des poussières et aérosols selon le matériau et le lubrifiant.
• Système Micro Spray en option : lubrification en quantité minimale via deux buses pour préserver la lame et limiter les résidus.
• Convoyeur à copeaux optionnel : grande capacité, extractible pour nettoyage et maintenance, réservoir de liquide intégré.
• Précision de coupe élevée : châssis résistant à la torsion et application de la force d’avance sous le point de coupe pour un déplacement précis.
• Positionnement automatique de la plaque : axe NC positionnant l’outil sur la ligne de coupe après saisie de l’épaisseur.
• Filtration du liquide de refroidissement : unité de filtration standard pour éliminer particules et résidus de poudre.
• Alimentation servo avec régulation de pression de coupe : évacuation constante des copeaux et réponse rapide à la pression de coupe.
• Changement rapide du ruban : changement sans outil pour réduire les temps de préparation.
• Pièces de guidage en fonte : composants Behringer pour amortir les vibrations au point de coupe.
• Empreinte compacte : adaptée aux installations en espaces restreints.

Technical data
Cutting Range
Dimension maximale plaque (plate) L x H : 850 x 650 mm
Dimension minimale plaque (plate) L x H : 100 x 100 mm
Hauteur d'impression maximale : 650 mm
Épaisseur minimale de la plaque : 20 mm

Performance Characteristics
Puissance motrice (scie) : 4 kW
Vitesse du ruban : 17–120 m/min
Dimensions du ruban : 6 000 x 41 x 1,3 mm
Puissance installée totale : 6 kW
Positionnement de la plaque : servomoteur par vis à billes

Dimensions and Weight
Longueur : 2 400 mm
Largeur : 2 300 mm
Hauteur : 3 020 mm
Poids : 3 200 kg
Hauteur du plan d'appui : 1 150 mm

Technical specifications

• Surface maximale de la plaque : 850 x 650 mm
• Surface minimale de la plaque : 100 x 100 mm
• Hauteur d'impression maximale : 650 mm
• Épaisseur minimale de la plaque : 20 mm
• Puissance motrice : 4 kW
• Plage de vitesse du ruban : 17–120 m/min
• Taille du ruban : 6 000 x 41 x 1,3 mm
• Puissance installée totale : 6 kW
• Positionnement : servomoteur par vis à billes
• Dimensions (L x l x H) : 2 400 x 2 300 x 3 020 mm
• Poids machine : 3 200 kg
• Hauteur du plan d'appui : 1 150 mm
