Système de profilé en acier

modulaireà installation rapiderobuste

Présentation
Le tube carré en acier 45 x 45 mm est un profilé galvanisé à usage industriel avec une épaisseur de paroi de 3 mm, conçu pour des charges statiques et dynamiques élevées. Il constitue un élément structurel stable pour cadres de base, châssis et constructions exposées à une logistique intensive (manutention par chariot élévateur, etc.).

Avantages clés

• Grande capacité de charge et stabilité mécanique, même en cas de charges dynamiques.
• Finition galvanisée offrant une protection contre la corrosion en environnement industriel.
• Système modulaire compatible avec des raccords mécaniques pour un assemblage rapide par visserie.

Applications

• Cadres de base pour remorques de remorquage et châssis.

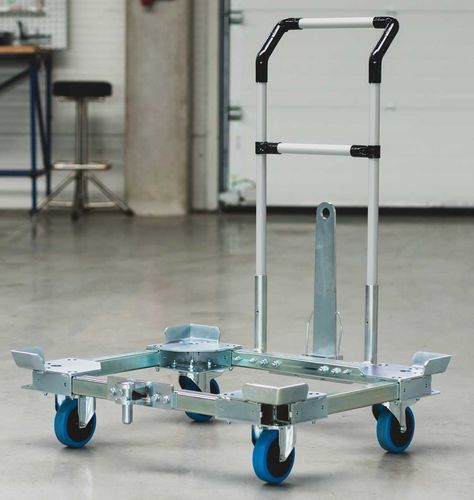

• Chariots de transport, chariots à matériaux et systèmes roulants.
• Systèmes d'étagères lourdes, racks et solutions de stockage.
• Constructions industrielles sur mesure et postes de travail modulaires.

Système de jonction pour tubes carrés
Un système dédié de raccords pour tubes carrés 45 x 45 mm permet de réaliser des constructions stables à partir de profils individuels. Les jonctions fixées par vis assurent une connexion mécanique fiable, adaptée aux structures lourdes et aux systèmes roulants nécessitant une base stable.

Types de jonctions

• Joints acier MC (45 x 45 mm) — relient les tubes carrés (45 x 45 mm) à des profils tubulaires ronds (Ø28 mm); utilisés comme connecteurs d'angle et pour intégrer des éléments à tube rond (ex. chariots de transport).
• Joints acier MC4 (45 x 45 mm) — relient trois tubes carrés (45 x 45 mm); adaptés aux étagères robustes, racks et autres constructions lourdes.

Compatibilité

• Les tubes carrés 45 x 45 mm sont compatibles avec les joints MC et MC4.
• Configurations interchangeables avec des tubes carrés en aluminium (45 x 45 mm) possibles.
• Les joints MC permettent la connexion à des profils ronds Ø28 mm.

Pièces complémentaires et accessoires

• Plaques et rouleaux pour surfaces et convoyeurs.
• Guides pour chariots élévateurs et rails de guidage.
• Barres de traction et timons (y compris ressorts) et systèmes d'accouplement avec goupilles.
• Roues, supports d'installation et pieds réglables pour mobilité et stabilité.

Remarques
Le système permet de concevoir des solutions industrielles flexibles et personnalisées en combinant tubes, jonctions et accessoires pour obtenir des constructions stables et adaptées à la production.

Caractéristiques techniques

• Section nominale : 45 x 45 mm
• Épaisseur de paroi : 3 mm
• Matière/finition : acier galvanisé
• Joints compatibles : MC et MC4 (45 x 45 mm)
• Compatibilité tube rond : Ø28 mm via joint MC
