Système de profilé en aluminium

modulairelégerrobuste

Présentation
Le système tubulaire en aluminium est une solution modulaire pour la réalisation de structures légères et de superstructures. Il permet de concevoir rapidement postes de travail, dispositifs de stockage et superstructures pour chariots de transport adaptés aux environnements de production. Le système associe un design aluminium discret à une grande configurabilité pour les applications Lean.

Points forts

• Modulaire – Base pour des solutions industrielles personnalisées et reconfigurables rapidement.
• Compatible – Interopérable avec d'autres systèmes BeeWaTec (tubes acier ronds, tubes acier carrés, tubes aluminium carrés) et de nombreux raccords.
• Durable – Composants modifiables et réutilisables pour réduire les déchets et prolonger la durée de vie.

Tubes
Les types de tubes disponibles comprennent les tubes ronds en aluminium, les tubes ronds avec profil latéral et les tubes doubles profilés. Diamètres standard : Ø28 mm et Ø43 mm. Finitions : PE ou anodisé. Variantes : différentes épaisseurs de paroi pour augmenter la capacité de charge, versions lourdes renforcées par nervures internes et variantes double-tube. Le profil latéral empêche la torsion des tubes profilés.

Joints et raccords

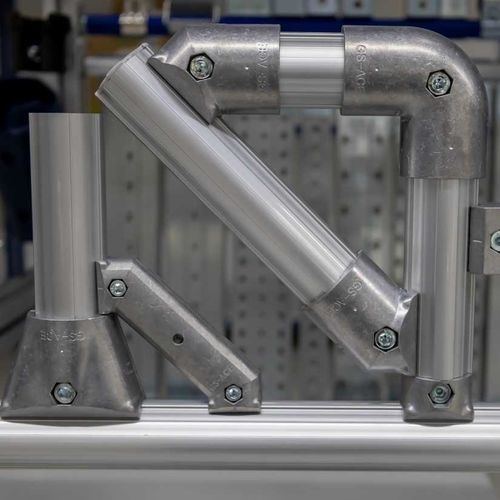

Les raccords aluminium G.S. ACE offrent des options de connexion flexibles. Deux concepts principaux : serrage interne (serrage depuis l'intérieur, utilisé en extrémité de tube) et serrage externe (serre autour du tube, plus flexible et évite la torsion). Le système de raccords permet d'atteindre des forces d'arrachement et de maintien élevées (supérieures à 80 kg selon configuration). Une large gamme de raccords permet de combiner différents types et diamètres de tubes pour des constructions stables.

Applications
Usages typiques : structures légères et rayonnages, superstructures pour chariots et AMR, flow racks et convoyeurs à rouleaux (systèmes FIFO), postes de travail ergonomiques, systèmes de levage pour réglage en hauteur, plateaux et étagères, supports d'installation et roulettes, ainsi que nombreux accessoires (pince-panneaux, guides, serre-câbles, étiquettes, etc.).

Accessoires et éléments complémentaires
Composants complémentaires : rails à rouleaux, supports d'installation et roulettes, éclairage LED pour postes de travail, panneaux (d'essuyage, étagères, cloisons), systèmes de levage pour réglage en hauteur, panneaux perforés et divers éléments additionnels pour étendre fonctionnalité et modularité.

Caractéristiques / spécifications techniques

• Famille de produit : Système tubulaire en aluminium
• Fabricant / marque : BeeWaTec
• Diamètres : Ø28 mm et Ø43 mm
• Types de tubes : tube rond, tube rond avec profil, tube double profilé
• Finitions : revêtement PE, anodisé
• Variantes : différentes épaisseurs de paroi, version lourde (nervures internes), variante double-tube
• Raccords : serrage interne et serrage externe selon application
• Forces d'arrachement / maintien : valeurs élevées possibles (supérieures à 80 kg selon type et montage)
• Compatibilité : compatible avec systèmes BeeWaTec (acier rond, acier carré, aluminium carré) et raccords acier Ø28 mm ou raccords aluminium à serrage interne
• Applications typiques : structures légères, superstructures pour chariots, supports d'étagères, solutions Lean modulaires
• Accessoires : supports de panneaux, guides, serre-câbles, étiquettes, rails à rouleaux, systèmes de levage, éclairage de poste, supports d'installation et roulettes
• Partenaire fournisseur : G.S. ACE (fournisseur de tubes et raccords)
