Système de profilé en acier

modulaireà installation rapideélectroconducteur

Présentation
Le système modulaire de rack en tubes d'acier repose sur des tubes ronds de Ø28 mm et des raccords métalliques. Il permet d'assembler rapidement postes de travail, rayonnages, chariots à matériaux et autres équipements pour la production lean en milieu industriel et logistique.

Domaines d'application

• Postes de travail et bancs d'assemblage

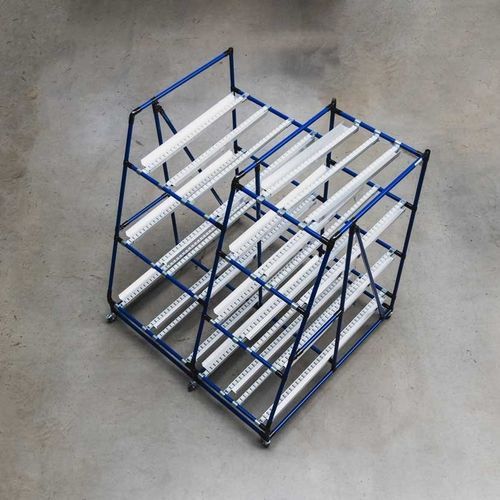

• Étagères et racks d'écoulement (FIFO)
• Chariots de transport et chariots à matériaux
• Convoyeurs/chemins à rouleaux et agencements lean sur mesure

Tubes (Ø28 mm)
Le système est centré sur des tubes ronds en acier Ø28 mm disponibles en plusieurs variantes et finitions. Les variantes incluent DP, D-COAT, ECCO et SUS. Plusieurs couleurs et différents diamètres intérieurs sont proposés. Certaines variantes existent en version conductrice pour applications ESD.

Tubes D-COAT
Les tubes D-COAT bénéficient d'un revêtement plastique offrant une protection anticorrosion et des possibilités de codage couleur pour l'identification des équipements.

Tubes ECCO
Les tubes ECCO présentent une peinture en poudre très résistante aux rayures, résistante aux UV, réutilisable et recyclable pour des solutions durables.

Tubes SUS
Les tubes SUS offrent une surface lisse de type inox, une bonne résistance à la corrosion, une grande réutilisabilité et une résistance aux marquages dus aux serrages ou contacts.

Raccords / joints pour tuyaux
Des raccords métalliques permettent d'assembler des structures stables. Les raccords possèdent un profil d'adhérence spécial offrant des forces d'arrachement et de maintien élevées (> 80 kg). Un seul raccord peut accueillir jusqu'à cinq tubes. Finitions disponibles : noir poudré, galvanisé blanc (conducteur, adapté ESD) et nickelé.

Pièces complémentaires et accessoires
Le système accepte de nombreux accessoires permettant d'adapter les solutions :

• Rails à galets et convoyeurs à rouleaux
• Joints de déviation et rails en C
• Rouleaux pour cordons, butées et guides
• Supports d'installation et roulettes (mobiles / freinables)
• Panneaux (plateaux, étagères, cloisons) et tôles perforées
• Éclairage LED pour poste de travail
• Systèmes de levage pour réglage en hauteur
• Marquages au sol, tapis de poste, bacs de stockage ouverts, étiquetage

Caractéristiques / spécifications techniques

• Diamètre extérieur des tubes : Ø28 mm
• Variantes de tubes : DP, D-COAT, ECCO, SUS (différents diamètres intérieurs possibles)
• Finitions : revêtement plastique (D-COAT), peinture en poudre (ECCO), surface type inox (SUS), autres
• Conductivité électrique : variantes et raccords galvanisés blancs disponibles en versions conductrices (pour ESD)
• Performance des raccords : profil d'adhérence garantissant des forces d'arrachement/maintien > 80 kg
• Capacité par raccord : jusqu'à 5 tubes simultanément (selon type)
• Finitions des raccords : noir poudré, galvanisé blanc (conducteur), nickelé
• Accessoires disponibles : rails à galets, joints de déviation, rails en C, rouleaux pour cordons, butées, panneaux, éclairage, systèmes de levage, supports, roulettes, étiquetage, marquages, tapis, bacs
• Applications typiques : postes de travail, rayonnages, chariots, racks d'écoulement et solutions Lean
