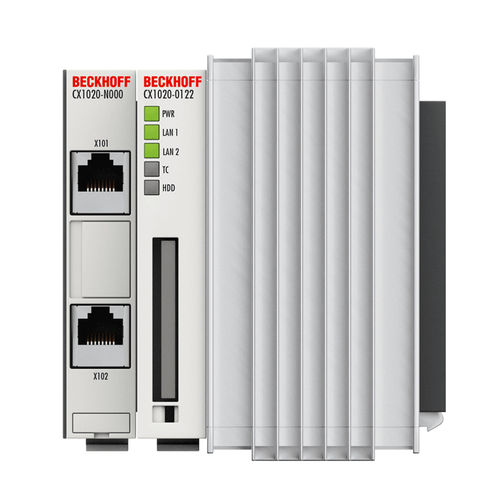

Ordinateur embarqué CX1020-0 series

Intel® Celeron®EthernetRJ45

Le module CPU CX1020 de base est doté d'un CPU Intel® de 1 GHz. Le contrôleur ne nécessite pas de ventilateur ni d'autres composants rotatifs. Outre le CPU et le chipset, le module CX1020 contient également la mémoire principale, qui est disponible en différentes tailles. Le contrôleur démarre à partir de la carte Compact Flash. La configuration de base du CX1020 comprend une carte Compact Flash de 128 Mo et deux interfaces Ethernet RJ45. Ces interfaces sont connectées à un commutateur interne et offrent une option simple pour créer une topologie de ligne sans avoir besoin de commutateurs Ethernet supplémentaires. Tous les autres composants de la famille CX peuvent être connectés via l'interface PC/104 qui est disponible des deux côtés. Le module de refroidissement passif est inclus dans la fourniture. Le système d'exploitation peut être Windows Embedded CE 6 ou Windows Embedded Standard 2009. Le logiciel d'automatisation TwinCAT 2 transforme un système CX1020 en un puissant automate et système de contrôle de mouvement qui peut être utilisé avec ou sans visualisation. Contrairement à la CX1010, la CX1020 peut également être utilisée pour l'interpolation de mouvements d'axes avec TwinCAT 2 NC I. D'autres interfaces système ou connexions de bus de terrain peuvent être ajoutées au module CPU de base. Le module CPU nécessite un module d'alimentation de type CX1100. Tous les modules de bus de terrain CX1500 et toutes les alimentations CX1100 de la série CX peuvent être utilisés en combinaison avec le CX1020. Le PC embarqué CX1020 est également disponible en option de commande CX1900-0320 avec un cache de deuxième niveau nul. Au lieu du processeur 1 GHz avec 512 kB de cache de second niveau (L2), une variante moins coûteuse du processeur sans cache de second niveau (L2 = 0 kB) est utilisée.
