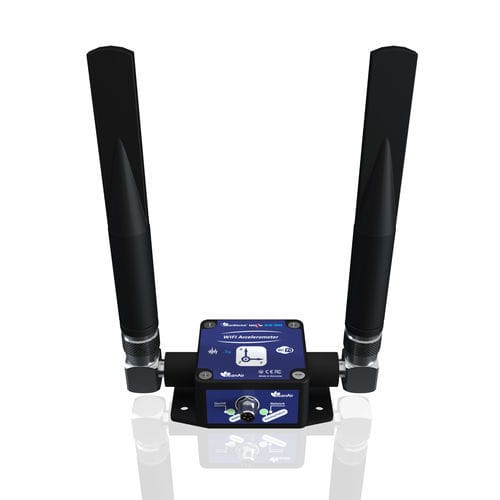

Accéléromètre triaxial BeanDevice® Wilow® AX-3D HG (High Gain Antenna)

MEMSsans filcompact

Présentation du produit : Le BeanDevice® Wilow® AX-3D est un capteur de vibration Wi-Fi tri-axial à ultra-basse consommation (ULP) conçu pour la surveillance de haute précision de l'accélération, de la vitesse de crête des particules (PPV) et de l'amplitude dans les applications industrielles et structurelles. Il est doté d'un enregistreur de données intégré pour des performances fiables en temps réel, d'une conception robuste, d'options de montage polyvalentes (à vis ou magnétique) et de configurations d'antennes flexibles (Radome intégré à profil bas ou à gain élevé). La capacité de récupération de l'énergie solaire permet un fonctionnement autonome et sans entretien dans des environnements exigeants.Caractéristiques principales:Capteurs haute performance : Mesure l'accélération (±2g), le PPV et l'amplitude avec une capacité de mesure dynamique allant jusqu'à 2 kHz via la technologie Wi-Fi pour une transmission des données en temps réel.Connectivité WiFi ultra-basse consommation : Compatible avec les points d'accès WiFi standard, portée étendue jusqu'à 200 mètres (antenne à gain élevé, ligne de visée), efficacité énergétique exceptionnelle pour un fonctionnement continu.Prise en charge du protocole MQTT : Intégration transparente avec les écosystèmes IoT pour une communication de données efficace et à faible latence.Conception robuste et compacte : Indice d'étanchéité IP67/NEMA 6, boîtier léger en aluminium (65 × 59 × 35 mm, 220 g - version antenne radôme).Consommation d'énergie ultra-faible : 0.3 mA en mode économie de batterie, enregistreur de données intégré prenant en charge jusqu'à 772 900 enregistrements par canal de capteur (mode streaming).Prêt pour la récolte d'énergie (option EHR) : Compatibilité directe avec les panneaux solaires (8-24 VDC) pour des déploiements autonomes et sans entretien.Options d'antenne:Antenne radôme : idéale pour les applications à espace restreint.Antenne à gain élevé : Optimisée pour les communications sans fil à longue portée. La portée sans fil peut être étendue à l'aide de répéteurs WiFi tiers.Outils d'analyse vibratoire avancés:Logiciel de supervision BeanScape® Wilow® Premium pour les réseaux de capteurs sans fil (WSN) Beanair®.Surveillance en temps réel : Visualisation des données de vibration et de vitesse.Outils d'analyse complets : FFT (Fast Fourier Transform), PPV et mesures de vitesse.Rapports automatisés : Résultats FFT avec valeurs PPV et rapports d'analyse de la vitesse conformes aux normes DIN 4150-3.Alertes proactives : Notifications d'alarme automatiques par courriel lorsque les seuils de déclenchement sont dépassés.Options d'alimentation:Alimentation USB 5VDC : Compatible avec n'importe quelle banque d'alimentation USB dédiée à l'IOT : Connexion directe (option EHR) pour une source d'énergie renouvelable.Batterie rechargeable intégrée : Batterie rechargeable 900mAh intégrée pour un fonctionnement continu.Applications :Surveillance des vibrations du sol sur les chantiersMesures dynamiques pour le matériel roulantTests et mesures pour le matériel roulantSurveillance de la santé des structures (SHM) pour les bâtiments et les infrastructuresAnalyse des vibrations pour la maintenance prédictive et les diagnosticsCaractéristiques techniques :Accéléromètre MEMS dédié à la surveillance des vibrations et de la PPVAmplitude de mesure : ±2gFréquence d'échantillonnage maximale : 2 KSPS par axeDensité de bruit très faible : 45 μg/√HzNorme ouverte, faible consommation et technologie WIFI fiable : IEEE 802.11 b/g/n (bande de fréquence 2.4Ghz)Portée radio : Avec antenne à gain élevé : 100-200m (L.O.S.), 40-80m (N.L.O.S.) ; Avec antenne radôme intégrée : 50-100m (L.O.S.), 20-50m (N.L.O.S.)Protocole d'échange de données MQTTEnregistreur de données intégré : jusqu'à 772 900 enregistrements par canal de capteurAlarmes automatiques par email (BeanScape® Wilow® Premium et RA) : Rapports FFT et PPV conformes à la norme DIN4150-3Affichage des données en temps réel : Calculs de la forme d'onde, de la FFT, de la vitesse de crête des particules et de l'amplitudeBatterie rechargeable intégrée : 900mAhAlimentation USB 5VDCConnexion avec panneau solaire : 8-24VDC (option EHR)OTA : mise à jour du micrologiciel par voie hertzienne via WIFIItempérature de fonctionnement en milieu industriel : -40°C à +65°CEtanchéité (IP67 | Nema 6) et boîtier robuste en aluminium (LxLxH : 65x59x35mm, 220g)Spécifications de l'accéléromètre:Accéléromètre triaxial de haute précision basé sur la technologie MEMSEtendue de mesure : ±2gSensibilité : 660 mV/gNon-linéarité typique : ±0.1% FSC delta-sigma 24 bits avec compensation de températureRéponse en fréquence du capteur (-3 dB) : DC à 800 HzFréquence d'échantillonnage maximale : 2 kSPS par axeDensité spectrale de bruit : 45 μg/√HzVariation de l'offset zéro g par rapport à RT en fonction de la température : ±0,2 mg/°CVariation de la sensibilité par rapport à RT en fonction de la température : ±0,01 %/°C (XY), ±0,02 %/°C (Z)Erreur ratiométrique de l'offset : 4mgErreur ratiométrique de sensibilité : ±1,25 % (X-Y), ±0,2 % (Z)Sensibilité transversale : 0,02%Capteur de température embarqué : Plage de -40°C à +65°C, précision ±1°CAnti-crénelage Filtre matériel : Filtre Butterworth de 2ème ordreCalibré en usine, paramètres de calibrage sauvegardés sur la mémoire Flash du capteurCaractéristiques RF:Pile de protocole sans fil : IEEE 802.11 b/g/nWSN Topologie : Point à point / Étoile / Cluster-TreeMoteur de cryptage : WPA2, WPS2Débit de données : UDP : 16 Mbps, TCP : 13 MbpsCaractéristiques RF : ISM 2.4GHz, diversité d'antennePuissance TX : 18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDMRx Sensibilité : -95.7 dBm @1 DSSS, -74.0 dBm @54 OFDMM Portée radio maximale : Avec antenne à haut gain : 100-200m (L.O.S), 40-80m (N.L.O.S.) ; Avec antenne radôme intégrée : 50-100m (L.O.S), 20-50m (N.L.O.S.)Antenne : Antenne à haut gain : 2 x Antenne de type N 5dBi ; Antenne radôme : 2 x Antenne 1.9 dBiOTA : Mise à jour du micrologiciel par voie aérienne via WIFIMMécanique et environnement:Boîtier en aluminiumDimensions : 35x59x65 mm (sans antenne ni oeillet)Poids : 220g (avec batterie interne, sans option de montage)Résistance aux chocs : 100g pendant 50 msTempérature de fonctionnement : -40°C à +65°CHumidité maximale : 90 %RHNormes & certifications radio : CE, FCC, ARIB STD-T66, ROHSIP|NEMA Rating : IP67 | Nema 6Alimentation:Batterie rechargeable Lithium-Ion haute densité : 900 mAhChargeur de batterie Lithium-Ion intégréAlimentation externe : Alimentation USB 5V, alimentation externe auxiliaire en option : 8VDC à 24VDC (compatible avec l'énergie solaire)Accessoires inclus:Capuchon plastique M8 (1pcs, Ref : WL-PC)Câble M8 à USB (1pcs Câble M8-6pins à USB, 2 mètres, Ref : WL-CBL-M8-6P-USB-2M)Aimant pour la mise sous/hors tension (1pcs, Ref : WL-MGN)Kit de montage mural (4 pcs vis M5+ Contre-écrou, Ref : WL-WIFI-SCMKIT)Accessoires et services optionnels:Alimentation électrique : Alimentation murale, Switchmode 12V @ 1,25A avec prise USB (adaptateurs pour différentes régions)Câble M8 : Etanche (IP67), blindé, 2m ou 5m (Ref : WL-CBL-M8-6P-2M, WL-CBL-M8-6P-5M)Système d'alimentation solaire autonome : Panneau solaire à haut rendement avec régulateur de charge et batterie plomb-acide (différentes références)Panneau solaire : Polycristallin, 5W, 12VDC, cadre aluminium, étanchéité IP67 (Ref : WL-SLP-5W-2M, WL-SLP-5W-5M)Certificat d'étalonnage (Ref : WL-CERT-CAL)
