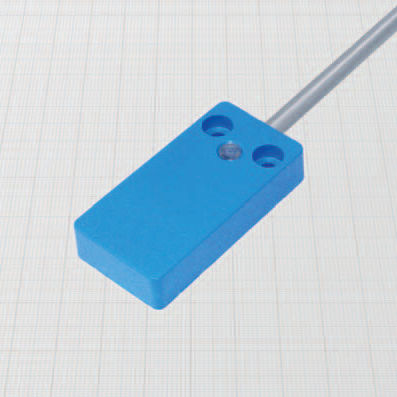

Capteur de vibrations à résistance VSX series

compact

- CAPTEURS DE VIBRATIONS À 2 AXES - Sortie de la valeur moyenne - Sortie câble Caractéristiques générales : Ces capteurs émettent un signal analogique proportionnel aux vibrations sur les axes X et Y Y. Comme la mesure est effectuée à partir d'une fréquence très basse, l'accélération de la pesanteur n'est pas détectée, de sorte que la mesure n'est pas affectée par la position de montage. La tension de sortie de 0 à 5 V est proportionnelle à la valeur moyenne de la somme des accélérations mesurées sur les axes X et Y des accélérations mesurées sur les axes X et Y. D'autres sorties telles que la température et les alarmes ON/OFF, qui sont préréglées en usine à des seuils spécifiques, sont disponibles sur demande. Applications : - Alarme ou retour d'information sur le contrôle des vibrations excessives - Indication de l'amplitude des chocs et des collisions - Détection de déséquilibre nuisible de l'outil et du porte-outil dans les fraiseuses et les rectifieuses de fraisage et de meulage. Caractéristiques techniques : - Plage de mesure : ± 2 ; ± 5 ; ± 18 g - Tension d'alimentation : 8 ÷ 30 Vdc - Consommation électrique : ≤ 12 mA - Plage de tension de sortie : 0 ÷ 5 V - Sensibilité : - 2 g pleine échelle : 2,5 V/g - 5 g pleine échelle : 1 V/g - 18 g pleine échelle : 0,27 V/g - Résistance de sortie : 100 Ω - Gamme de fréquence : 2 ÷ 500 Hz - Sensibilité de l'axe transversal : 1% de la pleine échelle - Résistance aux chocs et aux vibrations selon EN60068-2-27 EN60068-2-6 - Compatibilité électromagnétique (EMC) selon EN61000-6-2/-4 Matériaux : - Câble : 2 m PVC CEI 20 - 22 II ; 90°C - Boîtier : plastique
