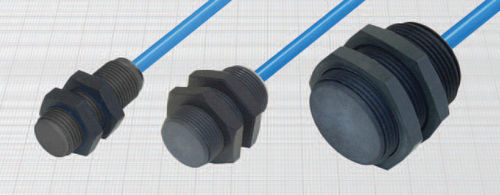

Capteur de proximité inductif DC12P/4600KSA

électromagnétiquecylindriqueM30

- SÉRIE NAMUR AVEC LED diamètres 12 - 18 - 30 mm - Certifié ATEX II 1GD pour zone 0;20 - Sortie de câble Caractéristiques générales : Cette nouvelle série de capteurs permet de piloter des entrées spécifiques pour les capteurs NAMUR ou des entrées pour des interrupteurs amplifiés à 2 fils à faible courant (jusqu'à 10 mA). La charge peut être appliquée sur les deux bornes (fonction PNP ou NPN). La sortie est déclenchée en interne et surveillée par une LED. Le matériau spécial du boîtier permet l'utilisation sans protection supplémentaire contre les charges électrostatiques. Caractéristiques techniques : - Tension de travail : 7,7 ÷ 9 Vdc - Ondulation max : 10% - Courant de repos (Ir ) : ≤ 1 mA - Courant minimum de fonctionnement (Im) : 2 mA - Courant opérationnel nominal (Ie) : 10 mA - Chute de tension (Ud) avec charge 10 mA : < 6,5 V - Chute de tension (Ud) avec charge 8 mA : < 5 V - Plage de température : - 20° ÷ +60°C - Dérive thermique maximale de la distance de détection Sr : ± 10% - Précision de répétition (R) : 2% - Hystérésis de commutation max (H) : 10 - Degré de protection : IP67 - Indicateur d'état du commutateur : LED jaune - Section du conducteur du câble : 0,35 mm2 en diamètre 12 mm 0,75 mm2 pour les diamètres 18 et 30 mm - Marquage : II 1D Ex iaD 20 T80°C II 1G Ex ia IIC T6 - Certifié IMQ 08 ATEX 010 - Protégé contre les courts-circuits et les surcharges - Protégé contre toute erreur de connexion - Compatibilité électromagnétique (CEM) selon EN60947-5-2 - Conforme à : EN60947-5-6/EN60079-0/EN60079-11/EN60079-26 - Résistance aux chocs et aux vibrations selon EN60068-2-27/EN60068-2-6 Paramètres de sécurité : - Vi max : 13,5 V - Ii max : 60 mA - Ci max : 100 nF - Li max : 100 μH - Pi max : 200 mW Ces capteurs doivent être utilisés avec des appareils associés (voir section E)
