CONTACT REED 2 fils -
Certifié ATEX II 1GD pour zone 0;20 -
Pour vérins pneumatiques -
Sortie de câble -
Caractéristiques générales :

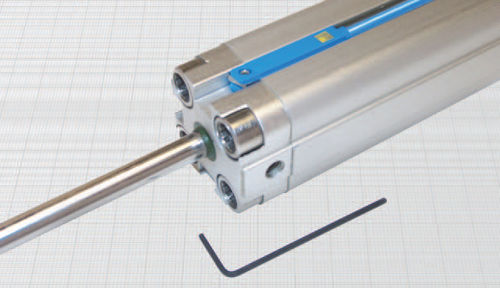

Ce capteur détecte la position de l'anneau magnétique à l'intérieur d'un cylindre pneumatique standard avec une fente en T
pneumatique standard avec une rainure en T. Le capteur reste complètement encastré et donc protégé mécaniquement
protégé mécaniquement. Le contact Reed permet un pilotage direct du courant continu (PNP/NPN).
Caractéristiques techniques :
- Tension de travail : 10 ÷ 30 Vdc
- Logique de sortie : normalement ouverte
- Résistance de contact max : 0,1 Ω
- Temps de fonctionnement max : 1 ms
- Temps de relâchement max : 0,4 ms
- Plage de température : - 20 ÷ + 60°C
- Degré de protection : IP67
- Section du conducteur du câble : 0,14 mm2
- Marquage : II 1D Ex iaD 20 T60° C
II 1G Ex ia IIC T6
- Certifié IMQ 08 ATEX 010
- Conforme à : EN60079-0/EN60079-11/EN60079-26
Paramètres de sécurité :
- Vi max : 30 Vdc
- Ii max : 100 mA
- Pi max : 750 mW
Ces capteurs doivent être utilisés avec des appareils associés (voir section E)
Utilisation en zone dangereuse selon les manuels d'instructions
---
