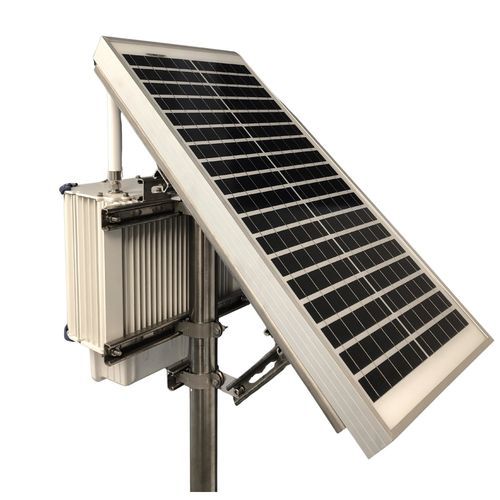

Système d'armoire de distribution Solar iWAP XN3

de commandemonté sur pylôneen aluminium

Présentation
Le Solar iWAP XN3 est une enceinte sans fil alimentée par énergie solaire et à sécurité intrinsèque, conçue pour déployer des équipements radio basse consommation en zones ATEX Zone 2 et Division 2, y compris sur des sites isolés hors réseau. Alimentée par un module photovoltaïque certifié Ex et une batterie rechargeable 12,8 V LiFePO4 intégrée, l'enceinte prend en charge des routeurs LTE, des passerelles IoT et d'autres équipements IIoT pour un fonctionnement autonome lorsque l'alimentation secteur est indisponible.

Alimentation et autonomie
Le système intègre un module photovoltaïque certifié Ex de 30 W (prévoir la possibilité de deux panneaux 30 W en parallèle) et une batterie rechargeable interne 12,8 V LiFePO4 disponible en versions 15 Ah ou 20 Ah. Le système est conçu pour fournir environ 36 heures d'autonomie sans ensoleillement dans des configurations typiques et la batterie nécessite environ 7 jours pour une recharge complète sous charge de fonctionnement normale et conditions solaires attendues.

RF et antenne
Le Solar iWAP XN3 intègre la technologie RF intrinsèquement sûre iSOLATE, offrant des sorties RF galvanique‑ment isolées et intrinsèquement sûres via des connecteurs N standard. Ces sorties isolées permettent l'utilisation d'antennes standard (appareils simples) et autorisent la connexion/déconnexion manuelle sans mise hors tension de l'unité.

Mécanique et environnement
L'enceinte est fabriquée en alliage d'aluminium sans cuivre de qualité marine avec une finition en poudre époxy blanche pour réduire l'absorption thermique solaire. Elle dispose d'un châssis en aluminium extrudé avec ailettes de refroidissement intégrées pour la gestion thermique et est certifiée pour de larges plages de température ambiante (déploiement adapté de −40 °C à +60 °C, selon l'équipement radio installé). L'enceinte est très robuste et bénéficie d'une protection IP66 et NEMA 4 pour l'usage extérieur à long terme.

Installation et configuration
L'enceinte compacte intègre contrôleur solaire, batterie, équipement radio et isolation RF dans un châssis peu encombrant. Deux tailles standard d'enceinte sont disponibles et des kits d'interconnexion blindés pré‑terminés en option simplifient et accélèrent l'installation sur site. Le montage sur mât est prévu via une bride en acier inoxydable.

Caractéristiques

• Compatible avec toute technologie sans fil, quel que soit le fournisseur
• Très robuste, indice IP66 et large plage de température
• Module photovoltaïque certifié 30 W avec approbations Zone 2 et C1D2
• Choix de batteries rechargeables LiFePO₄ 15 Ah ou 20 Ah
• Supporte jusqu'à 2 × 30 W de panneaux solaires en parallèle
• Disponible en deux tailles standard ; tailles personnalisées possibles
• Déploiement simplifié avec kits d'interconnexion blindés pré‑terminés en option

Certifications et adéquation
Conçu et certifié pour une utilisation en zones dangereuses (Zone 2 / Division 2), combinant des mesures de sécurité intrinsèque, l'intégration d'un module PV certifié Ex et une protection environnementale adaptée aux sites industriels.

Caractéristiques / spécifications techniques

• Certification : II 3 (3) G Ex ec nR [ic Gc] IIC T6 Gc; 3 D Ex tc [ic Dc] IIIC T85°C Dc; cMETus Class I, Div 2, Groups A – D; Class II, Div 2, Groups F – G; cMETus Class I, Zone 2 AEx ec ic nR IIC T6 Gc; Class II, Zone 22 AEx ec ic tc IIIC T85°C Dc; Plage de service : -40°C ≤ Tamb ≤ 60°C
• Matériau : Alliage d'aluminium sans cuivre de qualité marine, peinture poudre époxy
• Poids : 7,8 Kg – 12,0 Kg selon modèle
• Dimensions : 293 x 388 x 220 mm – 443 x 388 x 220 mm selon modèle
• Module photovoltaïque : Module PV certifié 30 W (support jusqu'à deux panneaux 30 W en parallèle)
• Batterie : Batterie rechargeable interne 12,8 V LiFePO₄ ; disponible en 15 Ah ou 20 Ah
• Autonomie : Conçu pour fournir ~36 heures de capacité batterie sans ensoleillement (charge typique)
• Conception thermique : Enceinte en aluminium extrudé avec ailettes de refroidissement intégrées ; finition époxy blanche pour réduire l'absorption de chaleur solaire
• Protection contre les intrusions : IP66 / NEMA 4
