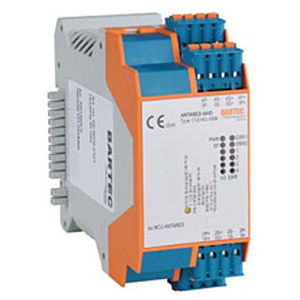

Module d'E/S analogique ANTARES 4AIO

numériquedéportéesde tension

Le module d'E/S déportées ANTARES 4AIO est commandé et alimenté par l'unité de contrôle ferroviaire (RCU) ANTARES. Ce module permet de relier directement 4 transmetteurs à sécurité intrinsèque à 2, 3 ou 4 conducteurs ou d'émettre des signaux de 0 à 20 mA ou de 4 à 20 mA. La capacité de remplacement à chaud permet de remplacer l'unité électronique sans couper la tension, même dans une atmosphère explosive. La connexion interne et galvaniquement isolée du bus est établie en branchant simplement les modules à la télécommande. Un rail de bus n'est pas nécessaire. La surveillance des circuits ouverts et des courts-circuits peut être programmée pour chaque canal. Les messages d'état du bus et les messages individuels par canal sont affichés par les LED. Cela permet également d'effectuer des diagnostics sur le module. Le logiciel ANTARES Designer permet de paramétrer la gamme de signaux, le type de canal (entrée ou sortie) et un filtre d'entrée à 4 niveaux pour chaque canal. Voir la description du système pour les instructions d'installation. Caractéristiques 4 canaux analogiques entrée/sortie Ex ia IIC 4 canaux librement configurables en entrée ou en sortie Entrées actives ou passives technologie à 2, 3 ou 4 conducteurs Rail de bus intégré Installation en zone ATEX 1/2 ou Zone 21/22 Remplacement à chaud Isolation galvanique entre les entrées/sorties entrées/sorties et le système Surveillance des coupures de ligne/courts-circuits Pinces à ressort enfichables et codables Marquage Ex II 2(1) G Ex ib [ia Ga] IIC T4 Gb Ex II 2(1) GD Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb Ex II (1) D [Ex ia Da] IIIC Ex II (1) GD [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Ex ib [ia Ga] IIC T4 Gb Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb [Ex ia Da] IIIC [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Température ambiante -20 °C à +60 °C
