échangeur de chaleur tubulaire / tubulaire / liquide / liquide / liquide / gaz

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur
échangeur de chaleur tubulaire échangeur de chaleur tubulaire
{{requestButtons}}

Caractéristiques

  • Type:

    tubulaire

  • Fluides:

    liquide / liquide, liquide / gaz

  • Matériau:

    en acier inoxydable

  • Autres caractéristiques:

    compact, de pression, tubulaire, à immersion

  • Applications:

    pour l'industrie chimique, pour piscine

  • Pression de travail:

    16 bar, 35 bar (232,06 psi)

Description

AVANTAGES
Echangeur compact et performant
Faisceau autodilatable, résiste aux cycles HP
Nettoyage chimique facile par immersion ou recirculation
Utilisable en chimie, pharmaceutique et génie climatique
Empreinte au sol faible, installation verticale

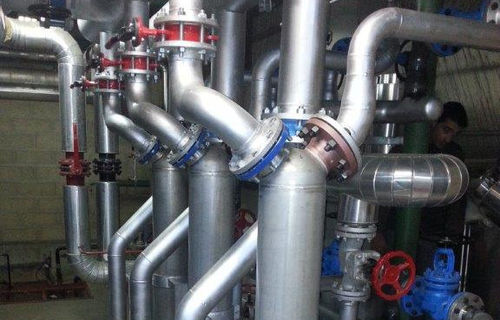

ÉCHANGEURS TUBULAIRES SPIRALÉS
L’échangeur tubulaire à faisceau spiralé est un échangeur compact pouvant s’insérer dans un réseau de vapeur ou d’eau surchauffée, pour la production d’ECS. Il permet d’obtenir un coefficient de transfert de chaleur plus élevé (comparé aux échangeurs de chaleur tubulaires ou à plaques standard) avec un faible coût de fonctionnement (résistance accrue aux impuretés grâce aux raccords en V et aux tubes spiralés).

Famille JAD (X)

Avec tubes spiralés, lisses ou corrugués
Large gamme d'échangeurs standard : plus de 20 tailles
Connexions en X ou en T : DN 25 à DN125
Bride acier noir ou inox
Pression de service
Coté tube : jusqu'à 35 bars
Coté calandre : 16 bars
Famille H-LINE
Gamme de petits échangeurs très compacts
Avec tubes spiralés corrugués
Connexions en T par raccords filetés ou à brides
Pression de service : 16 bars dans chaque circuit
Famille B-LINE
Gamme standardisée de petits échangeurs (pour piscine ou autre application)
Connexions en T par raccords filetés
Faisceau de tubes droits corrugués
Pression de service : 16 bars dans chaque circuit
Pour l'ensemble de ces échangeurs : matière AISI 321 – AISI 316
