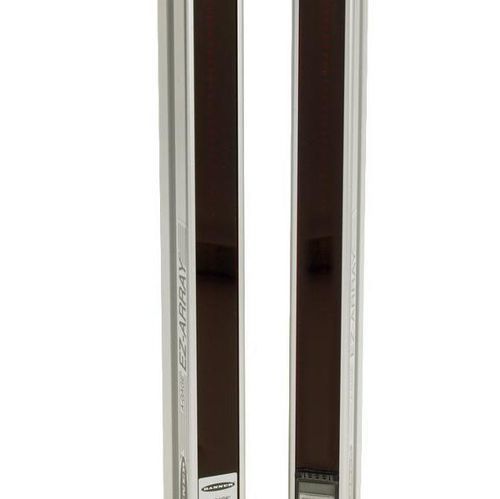

Barrière immatérielle de dimensionnement EZ-Array

multifaisceautype barrageavec contrôleur intégré

Aperçu
Les rideaux lumineux de mesure EZ-Array offrent une surveillance de process, un profilage et un guidage de bande à haute vitesse et précision, avec une installation simple. La fonction contrôleur est intégrée dans le récepteur, permettant une configuration basique sans contrôleur externe, logiciel dédié ou PC. Des modèles avec IO-Link, Modbus RTU et RS-485 sont disponibles.

Principales caractéristiques

• Interfaces : IO-Link, Modbus RTU, RS-485
• Contrôleur intégré dans le récepteur pour réduire la complexité du système
• 14 modes de mesure et 3 méthodes de balayage pour une configuration flexible
• Deux sorties analogiques et deux sorties discrètes, plus options de sortie série
• Faisceaux IR rapprochés détectant des objets jusqu'à 5 mm ; résolution d'arête 2,5 mm
• Fort gain d'excès pour une détection fiable des matériaux opaques
• Installation et mise en service simples ; configurations de communication variées disponibles

Applications

• Guidage d'arête et de centre (web guiding)
• Contrôle de la tension de boucle
• Mesure de diamètres d'orifice et profilométrie
• Comptage de pièces et dimensionnement/profilage en ligne
• Dimensionnement de cartons et prise de cotes sur convoyeurs
• Détection et profilage d'objets transparents ou à faible contraste (variante Clear Object)
• Mesure de grumes, contrôle de l'écorçage et autres tâches d'inspection de manutention

Variantes et sorties

• Versions IO-Link pour intégration aux réseaux de capteurs
• Versions Modbus RTU / RS-485 pour communications série
• Sorties analogiques (2) pour signaux de mesure
• Sorties discrètes (2) pour commutation ou statut
• Options de sortie série pour communication directe de données

Détection et performances

• Portée de détection : jusqu'à 4 m
• Hauteurs d'array : 150 mm à 2400 mm
• Largeur d'objet détectable minimale : 5 mm
• Résolution d'arête : 2,5 mm
• Réponse à grande vitesse adaptée au profilage, guidage de bande et inspection à haut débit

Autres remarques produit

• Options de configuration incluant plusieurs modes de mesure et méthodes de balayage pour s'adapter à diverses applications
• Versions pour objets transparents disponibles pour la détection de matériaux translucides ou à faible contraste en courte portée

Caractéristiques / spécifications techniques

• Famille de produits : EZ-Array Series
• Fonction : rideau lumineux de mesure / array de mesure pour profilage et web-guiding
• Communications : IO-Link, Modbus RTU, RS-485
• Sorties : 2 sorties analogiques, 2 sorties discrètes, sortie série
• Modes de mesure : 14 modes sélectionnables
• Méthodes de balayage : 3 méthodes sélectionnables
• Portée de détection : jusqu'à 4 m
• Hauteurs d'array : 150 mm à 2400 mm
• Largeur minimale détectable : 5 mm (résolution d'arête 2,5 mm)
• Variantes Clear-object disponibles pour détection de faible contraste/translucide
• Contrôleur intégré dans le récepteur (configuration de base sans contrôleur externe)
