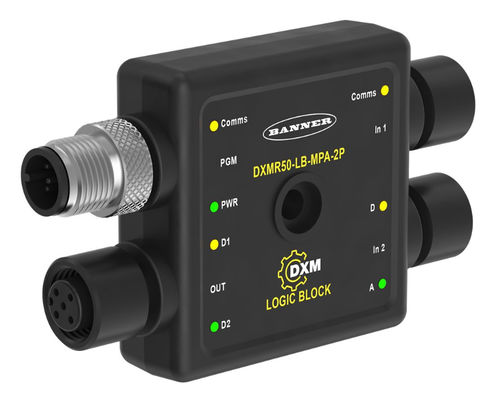

Module maître analogique DXMR50

numériqueModbusRS-485

Vue d'ensemble
Sortez la logique de l'armoire et placez‑la sur le terrain grâce à des dispositifs compacts et étanches qui convertissent les signaux discrets, analogiques et Modbus en commandes configurables. Les DXMR50 Logic Blocks fournissent des E/S distantes avec contrôle intégré—aucun automate, rail DIN ou câblage d'armoire nécessaire.

Principales caractéristiques

• Exécutez des fonctions logiques et arithmétiques (AND, OR, comptage, temporisation à l'enclenchement, mise à l'échelle, calculs, seuils) sans automate
• Logiciel de configuration gratuit pour un réglage simple—aucune compétence de programmation requise (Logic Block Configuration Software de Banner)
• Neuf variantes de modèles combinant E/S discrètes, analogiques (sélectionnable 0–10 V ou 4–20 mA) et Modbus pour répondre à divers besoins
• Boîtier compact et étanche IP67/IP68 pour installation sur le terrain—pas d'armoire, de rail DIN ou de câblage panneau requis
• LED intégrées des deux côtés pour diagnostics rapides ; montage dans les deux sens
• Compatible Modbus RTU (RS-485), capteurs analogiques et signaux discrets PNP pour une intégration flexible

Notes d'application courantes

• Utilisez les DXMR50 Logic Blocks pour implémenter un contrôle local (par ex. alarmes de seuil, séquençage simple, comptage et agrégation) au niveau de la machine ou du capteur
• Simplifiez les installations de modernisation ou de contrôle distribué en déplaçant la logique sur le terrain et en évitant le recâblage des armoires et l'extension d'E/S PLC
• Combinez des appareils Modbus et des capteurs analogiques/discrets dans un seul module logique compact pour indication du niveau de cuve, détection de bourrage, signalisation moteur/variateur et sorties d'état locales

Résumé de la famille de modèles
La famille DXMR50 est disponible en neuf configurations issues de trois types d'entrées × trois types de sorties. Les types d'entrée incluent des combinaisons de ports Modbus, d'analogique (0–10 V ou 4–20 mA) et d'entrées discrètes PNP. Les options de sortie par modèle comprennent deux sorties discrètes PNP, une sortie analogique 4–20 mA + une sortie PNP, ou une sortie analogique 0–10 V + une sortie PNP.

Configuration et déploiement

• Configurez la logique à l'aide du logiciel de configuration gratuit de Banner (aucun automate nécessaire)
• Installez directement sur la machine ou à proximité des capteurs—le boîtier étanche évite le besoin d'armoire ou de câblage panneau
• Les LED intégrées facilitent le dépannage et la mise en service

Caractéristiques / spécifications techniques

• Nom de la série : DXMR50 Logic Blocks
• Types d'entrée : Modbus RTU (RS-485), analogique (sélectionnable 0–10 V ou 4–20 mA), discret PNP
• Options de sortie : deux sorties discrètes PNP ; ou sortie analogique 4–20 mA + PNP discret ; ou sortie analogique 0–10 V + PNP discret
• Nombre de variantes produit : 9 (3 configurations d'entrée × 3 configurations de sortie)
• Indice de protection : IP67 / IP68 (boîtier étanche pour le terrain)
• Montage : montage sur le terrain, installable dans les deux sens ; pas de rail DIN ni de panneau requis
• Diagnostics locaux : LED sur les deux faces indiquant l'état des E/S et de l'alimentation
• Configuration : logiciel PC gratuit de configuration (Logic Block Configuration Software)
• Applications typiques : contrôle local sans PLC, indication de niveau de cuve, détection de bourrage, indication d'état machine, séquençage et comptage simples
