Chambre climatique IPX series

d'éclairaged'étanchéité aux projections d'eaude pluie

Aperçu
Une chambre d'essai étanche en acier inox conçue pour réaliser les essais d'entrée d'eau conformes à la plage IPX1–IPX6. Système avec réglage du débit, recirculation d'eau en boucle fermée et plateau tournant intégré pour le montage des échantillons.

Description générale

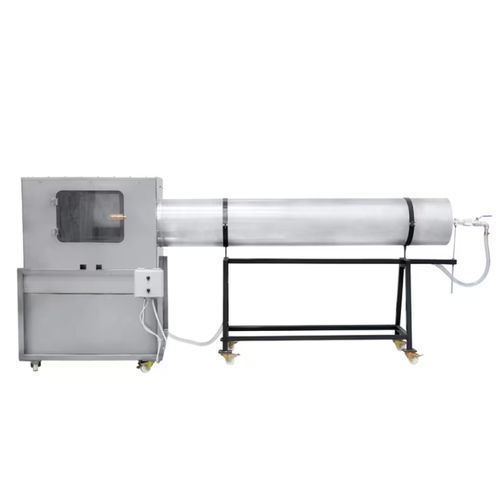

Le système se compose de deux ensembles principaux : la chambre d'essai avec réservoir étanche et l'ensemble du tube d'éloignement. Le diamètre du plateau est défini selon la spécification client (Ø350–Ø500 mm). La chambre est équipée d'un éclairage intérieur et d'une couverture en plexiglas pour observation. Le tube d'éloignement est nominalement Ø400 mm et longueur 2,5 m ; la hauteur se règle par une manivelle. Les accessoires de test se remplacent manuellement en fonction de l'essai IPX requis. L'ensemble se positionne et se verrouille avec un effort minime.

Caractéristiques techniques (détaillées)

• Dimensions chambre : 1000 × 1000 × 1500 mm (L × l × H)
• Dimensions ensemble tube d'éloignement : 580 × 2500 × 1340 mm (L × l × H)
• Tube d'éloignement nominal : Ø400 mm, longueur 2.5 m
• Diamètre plateau : Ø350–Ø500 mm (défini par le client)
• Réducteur/ moteur : 400 V / 0.18 kW / 24 rpm
• Pompe : 220 V / 1.1 kW / 0–120 L/min
• Raccordement électrique : 380 V / 1.3 kW (220 V en option)
• Contrôle du débit : débitmètre et vanne manuelle; recirculation d'eau en boucle fermée
• Observation : éclairage intérieur et capot plexiglas

Conditions d'essai IPX1

• Eau : eau douce ou eau pure
• Durée : 10 minutes
• Débit : 0.25 L/min (surveillé via débitmètre et réglé par vanne)
• Vitesse de rotation : 1 rpm
• Pression & température : pression atmosphérique / température ambiante
• Distance : minimum 200 mm entre la boîte d'égouttement et l'échantillon

Conditions d'essai IPX2

• Eau : eau douce ou eau pure
• Durée : 10 minutes (4 × 2.5 min)
• Débit : 0.75 L/min (surveillé et ajusté)
• Inclinaison/rotation : inclinaison fixe à 15°, pas de rotation
• Pression & température : pression atmosphérique / température ambiante
• Distance : minimum 200 mm entre la boîte d'égouttement et l'échantillon

Conditions d'essai IPX3

• Eau : eau douce ou eau pure
• Durée : 5 minutes
• Débit : 10 L/min ±5% (débit instantané surveillé et ajusté)
• Vitesse de rotation : 10 rpm (optionnel)
• Angle de rotation du tube : ±60° (120° total)
• Pression & température : pression atmosphérique / température ambiante
• Distance : env. 300 mm entre le tube oscillant et l'échantillon

Conditions d'essai IPX4

• Eau : eau douce ou eau pure
• Durée : 10 minutes
• Débit : 10 L/min ±5% (débit instantané surveillé et ajusté)
• Vitesse de rotation : 10 rpm (optionnel)
• Angle de rotation du tube : ±120° (240° total)
• Pression & température : pression atmosphérique / température ambiante
• Distance : env. 300 mm entre le tube oscillant et l'échantillon

Conditions d'essai IPX5

• Eau : eau douce ou eau pure
• Durée : 3 minutes
• Débit : 12.5 L/min ±5% (débit instantané surveillé et ajusté)
• Vitesse de rotation : 20 rpm
• Pression & température : pression atmosphérique / température ambiante
• Distance : buse à l'échantillon entre 2.5 m et 3 m

Conditions d'essai IPX6

• Eau : eau douce ou eau pure
• Durée : 3 minutes
• Débit : 100 L/min ±5% (débit instantané surveillé et ajusté)
• Vitesse de rotation : 20 rpm
• Pression & température : pression atmosphérique / température ambiante
• Distance : buse à l'échantillon entre 2.5 m et 3 m

Critères d'évaluation des essais

• Après séchage, inspecter l'intérieur pour toute présence d'eau ou d'humidité
• Aucune trace d'eau ne doit être présente à l'intérieur du dispositif testé
• Les composants électroniques doivent rester pleinement fonctionnels
• Aucune déformation physique due à la pression ne doit être constatée

Points clés / Faits techniques

• Plage d'essai : IPX1 à IPX6
• Réservoir étanche en acier inox avec plateau tournant intégré
• Plateau réglable Ø350–Ø500 mm
• Tube d'éloignement Ø400 mm, longueur nominale 2.5 m
• Recirculation en boucle fermée, débitmètre et vanne manuelle pour contrôle précis du débit
• Éclairage intérieur et capot en plexiglas pour inspection visuelle
