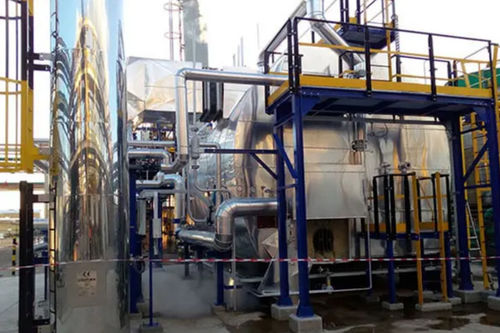

Chaudière à tubes d'eau

à vapeur surchaufféeà vapeur saturéeà gaz

Connues comme l’une des plus anciennes formes de chaudière à vapeur, les chaudières à tubes d’eau, dont les origines remontent au XVIIIème siècle, ont d’abord été utilisées pour l’alimentation de petites locomotives à vapeur, puis ensuite pour des procédés exigeants une production très importante (d’extrants). Elles fournissent de la vapeur de haute qualité, saturée à haute température, ou surchauffée. En raison de la conception particulière de l’échangeur de chaleur, elles ont la capacité de fournir de la vapeur à des pressions de fonctionnement très élevées. Elles sont adaptées aux applications nécessitant un débit de vapeur élevée (jusqu’à 80 t/h), de la vapeur haute pression (jusqu’à 80 bars) ou de la vapeur surchauffée (jusqu’à 550 °C). Babcock Wanson dispose d’une équipe d’ingénieurs expérimentés dans la conception de chaudières à tubes d’eau, capable de répondre à des applications spécifiques. De plus, nous disposons des ressources nécessaires pour organiser les travaux d’installation et réaliser la mise en service de la chaudière. Principes de fonctionnement Une chaudière à tube d’eau est généralement constituée de quatre parties, un ballon d’alimentation inférieur (ou ballon distributeur) puis un ballon supérieur (ou ballon collecteur) dans lequel la vapeur est produite. Des tubes relient les deux ballons dans lesquels circule de l’eau naturellement par effet de thermosyphon. Ces tubes sont chauffés directement par la flamme et le gaz de combustion.
