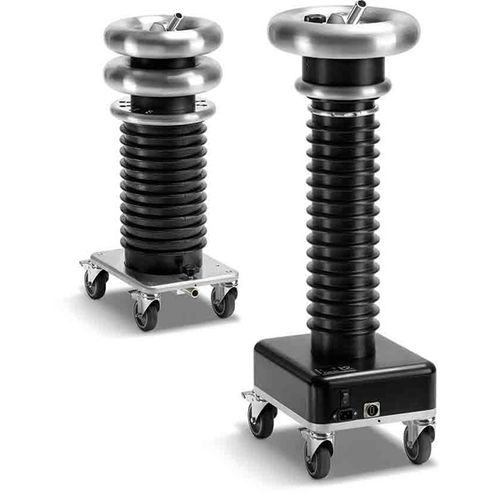

Système de mesure de décharge partielle PD120-2 & PDTD120-2

mobile

Le PD120-2 et le PDTD120-2 offrent des solutions portables et intégrées pour le diagnostic des câbles de moyenne tension, des machines tournantes et des transformateurs. Le diagnostic des câbles à moyenne et haute tension permet de détecter rapidement les vulnérabilités et d'effectuer des travaux de maintenance préventive avant que le câble ne tombe en panne en service. Performance : Le PDTD120-2 comprend des capacités de diagnostic Tan Delta intégrées et permet ainsi de réaliser des diagnostics PD et TD complets simultanés, ce qui permet de gagner du temps et d'éviter le préconditionnement du câble, qui entraînerait de faux résultats. Des diagnostics complets : Le PDTD120-2 permet de mesurer des câbles de différentes longueurs à fréquence constante, ce qui est une condition préalable à la comparaison des résultats de PD et de TD des mesures précédentes. Demande : Convient pour tester les câbles XLPE, PE, EPR et PILC jusqu'à 100 km. Localisation du PD : Localisation précise des défauts de DP dans les câbles avec une précision de 1% et une résolution de 0,1 pC par 0,1 m. Système complet : En combinaison avec l'appareil HVA120 (non fourni), le PDTD120-2 crée un système complet et complet pour une tension de sortie de 120 kV. Conformité : Les appareils PD120-2 et PDTD120-2 sont conformes aux guides comme IEEE 400.2 et 400.3 et aux normes HD 620, CEI EN 50393, IEC 60270, IEC 60502-2 et leurs dérivés locaux. Tension (onde sinusoïdale) - 120 kV, 85 kVrms Capacités - PD-2 CC - Filtre PD-2 ~ 1 nF ~ 1 nF Gamme de vitesse (v/2) - 10 - 150 m/µs Niveau de fond de la DP - < 10 pC Taux d'échantillonnage - 200 MS/s Tan Delta (résolution / précision) - 1 x 10-5 / ± 1 x 10-4
