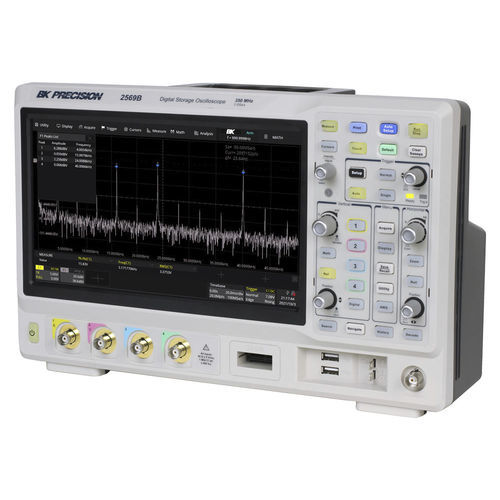

La série d'oscilloscopes numériques (DSO) et d'oscilloscopes à signaux mixtes (MSO) 2560B propose des modèles à bande passante de 100 MHz, 200 MHz et 350 MHz dans une configuration à 4 voies, avec un taux d'échantillonnage de 2 GSa/s et une profondeur de mémoire maximale de 200 Mpts. De plus, ces oscilloscopes sont équipés d'un grand écran tactile capacitif de 10,1" offrant une résolution de 1024 x 600 et des gestes tactiles intuitifs. Cette série étend ses capacités de débogage avec de nouvelles fonctions logicielles, notamment les déclencheurs de zone, les diagrammes de Bode et l'analyse de puissance. Le générateur de formes d'onde arbitraires 50 MHz et le décodage série pour les protocoles I2C, SPI, UART, CAN et LIN sont standard dans tous les modèles. Les modèles DSO peuvent être mis à niveau vers un MSO, offrant 16 canaux numériques, à tout moment après l'achat. Des mises à niveau logicielles supplémentaires sont disponibles pour le décodage série des protocoles FlexRay, I2S, CAN FD, MIL-STD-1553B, SENT et Manchester. Pour acheter une clé de licence pour l'une des options, veuillez remplir le formulaire de demande de licence.
taux d'échantillonnage maximum de 2 GSa/s
profondeur de mémoire maximale de 200 Mpts
Taux de mise à jour des formes d'onde de 120 000 wfms/s (mode normal) et 500 000 wfms/s (mode séquence)
16 canaux numériques avec jeu de sondes logiques (inclus avec les modèles -MSO)
Décodage de bus série pour les protocoles I2C, SPI, UART, CAN et LIN
générateur de formes d'onde DDS 50 MHz et tracés de Bode
Grand écran tactile capacitif TFT-LCD de 10,1 pouces, résolution de 1024 x 600 pixels
La fonction d'analyse de puissance évalue 11 paramètres d'alimentation différents
Fonction d'acquisition segmentée et d'historique avec un stockage maximum de 90 000 trames
La fonction mathématique prend en charge 2 traces, l'opération FFT et un éditeur de formules
LAN standard, port de périphérique USB conforme à la norme USBTMC et deux ports hôtes USB
---
