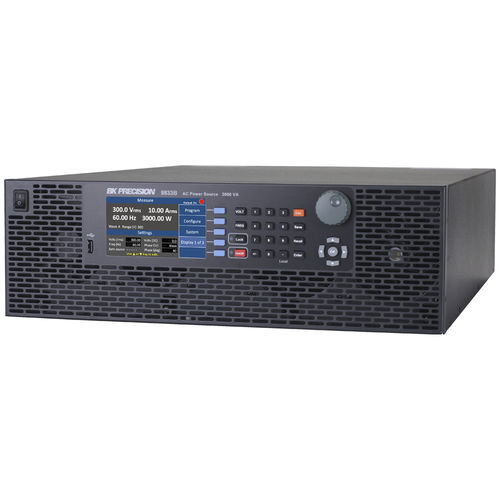

Les sources d'alimentation CA programmables de la série 9830B offrent des performances élevées et une faible distorsion harmonique totale dans un format 3U. L'ajout de tensions de décalage CC positives et négatives permet d'étendre les capacités CA pour fonctionner en modes de couplage de sortie CC et CA+CC. L'utilisateur peut sélectionner des formes d'ondes harmoniques intégrées et définies par l'utilisateur ou choisir entre des sorties sinusoïdales standard, carrées ou sinusoïdales écrêtées.
l'alimentation triphasée peut être obtenue en connectant 3 unités du même modèle dans une configuration maître et esclave à l'aide des adaptateurs de synchronisation triphasée en option. La plage de fréquence est réglable de 45 à 600 Hz en mode triphasé.
Caractéristiques et avantages
Faible distorsion harmonique totale conforme à la norme IEC 61000-3-2
Capacités de mesure complètes : Vrms, Arms, Vdc, +Apk, -Apk, courant d'appel, fréquence, facteur de puissance, puissance apparente, puissance réactive, puissance réelle et facteur de crête
0.facteur de puissance 98 à l'étage d'entrée CA
Formes d'ondes standard intégrées : sinusoïdale, carrée et sinusoïdale écrêtée
30 formes d'ondes THD intégrées
Mode amplificateur avec une largeur de bande de 1,2 kHz pour générer des formes d'ondes arbitraires définies par l'utilisateur
Modes pas à pas, liste et impulsion pour générer des simulations de perturbations des lignes électriques (PLD)
Le mode liste prend en charge 10 programmes définis par l'utilisateur avec jusqu'à 100 étapes programmables
Générer des formes d'ondes harmoniques personnalisées sur un PC et les télécharger dans les 5 emplacements de mémoire non volatile de l'instrument
Port E/S numérique prenant en charge le déclenchement externe, l'indication des transitoires, l'indication de l'état de défaillance, l'inhibition à distance, RS232 et l'interface de programmation du niveau de sortie analogique externe
---
