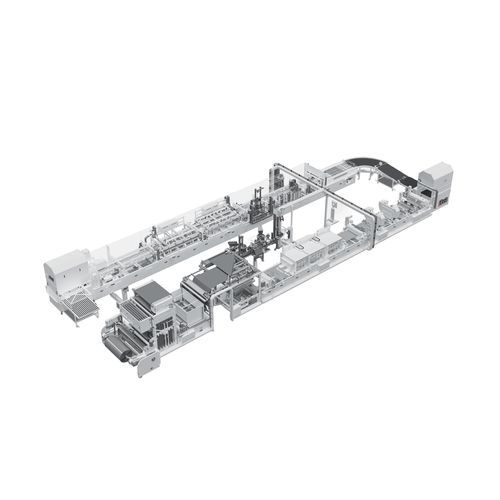

Machine de fabrication de sacs en plastique SFB 8E -L +FZ

automatique

Présentation
Les sacs à soufflet latéral (également appelés quad-seal) sont des pochettes flexibles réalisées à partir de films laminés. Ils offrent une forme stable, une excellente imprimabilité sur jusqu'à cinq faces et conviennent particulièrement aux produits secs comme la nourriture pour animaux, de 1 kg à 25 kg.

Processus et concept machine
Les machines sont conçues pour le traitement mono-matériau et fonctionnent typiquement à partir d'une seule bobine en production longitudinale. Des algorithmes de contrôle avancés assurent un suivi précis en direction machine tandis que des systèmes de positionnement automatique recentrent le film en direction transversale pour maximiser la précision et réduire les déchets. Une guidage de web stable favorise une utilisation efficace des matériaux et les flux mono-PE.

Options et modularité
L'architecture modulaire permet l'intégration d'options en ligne et d'unités spécifiques client, facilitant l'adaptation rapide aux évolutions produit.

• Poignées appliquées dans le pli latéral
• Découpes et perforations
• Application de patch pour fond plat
• Différents systèmes de réouverture et ouvre-réouverture en ligne

Réouvertures
Deux concepts de réouverture principaux :

• Réouverture frontale : appliquée et scellée sur la face avant du film plat ; fréquente sur les petites tailles mais applicable aux plus grands formats (ex. : fermetures zip, curseurs frontaux). Le remplissage n'est pas impacté par la réouverture.
• Réouverture supérieure : appliquée sur les faces avant et arrière (zip, hook-to-hook, curseur supérieur). Le pli latéral est fermé avant application (sac single-lip). Les machines disposent d'un ouvre-réouverture en ligne pour les lignes de remplissage.

Exploitation, IHM et changement de format
Une IHM claire avec gestion de recettes, des composants facilement accessibles et des systèmes de positionnement automatique simplifient l'exploitation et la maintenance. Le changement de format semi-automatique associé aux systèmes machine permet des temps de retour aux cadences courts (changement typique < 60 minutes selon configuration).

Modes de production
Production longitudinale et transversale disponibles : la production longitudinale (à partir d'une bobine) convient aux grands formats jusqu'à 1 000 mm et aux mono-matériaux ; des configurations transversales existent pour des applications dédiées et des longueurs de sac jusqu'à 500 mm (petite transversale) et jusqu'à 1 000 mm (grande transversale) ou 490 mm en 2-up pour double sortie.

Fonds plats
La production de sacs à fond plat est possible en production longitudinale via l'application d'un patch de fond, permettant de réaliser de grands fonds plats jusqu'à 1 000 mm avec des taux de déchet réduits par rapport aux procédés transversaux classiques.

Applications et valeur ajoutée
Avantages : utilisation efficace des matériaux, grande stabilité de la poche, capacité d'impression multi-face, modularité et intégration avec les lignes de remplissage/robotique. Options : contrôle de tension avancé, production non-stop, contrôle caméra, intégration robot, export de données (OPC UA).

Caractéristiques techniques (exemples)

• Largeur du sac (ex) : 230 - 450 mm
• Longueur du sac (ex) : 170 - 1000 mm
• Soufflet latéral (ouvert) : 60 - 200 mm
• Production typique : longitudinale depuis 1 bobine (configurations transversales disponibles)
• Application principale : alimentation animale, 1 kg – 25 kg
• Changement de format : typiquement < 60 minutes (selon configuration)
• Fonctionnalités machine : dérouleur sans arbre, pli latéral continu, changement de format semi-automatique, guidage précis, scellage & découpe fiables, ouvre-réouverture automatique, positionnement automatique, contrôles avancés
• Options en ligne : réouvertures frontales/supérieures (zips, curseurs, hook-to-hook), ouverture de réouverture en ligne, poignées, découpes, perforations, patch fond plat
• Qualité & monitoring : IHM avec gestion de recettes, surveillance caméra, options qualité, export données (ex. OPC UA)
