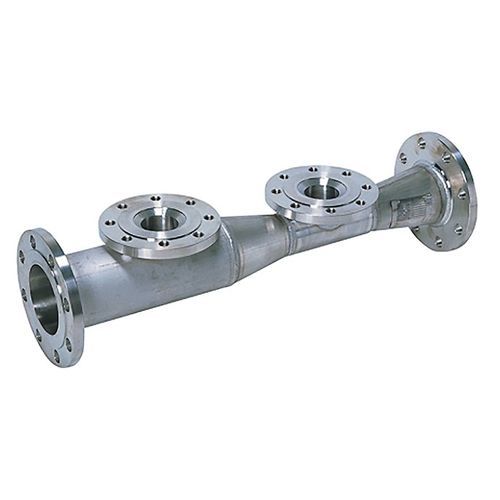

Débitmètre à pression différentielle NZ11

à Venturià diaphragmevolumique

Comme aucun tuyau de raccordement n'est utilisé pour détecter la pression différentielle, le débit des boues, des fluides contenant des matières en suspension et des fluides corrosifs peut être mesuré. Le col lisse en forme de cône minimise la perte de pression. Le débit d'un liquide qui se solidifie ou se vaporise lorsque sa température change peut être mesuré. Le débitmètre Venturi sans prise est un débitmètre Venturi qui n'a pas d'orifice de sortie de pression (prise). Un transmetteur de pression différentielle à joint d'étanchéité à distance est utilisé à la place de la tuyauterie de raccordement pour la détection de la pression différentielle, de sorte que le débit d'une boue, d'un fluide contenant des matières en suspension et d'un fluide corrosif peut être mesuré avec une perte de pression minimale. Le débit d'un liquide ou d'un gaz qui se solidifie lorsque sa température baisse, ou d'un liquide qui se vaporise lorsque sa température augmente, est également mesurable. Mesure d'une large gamme de fluides Ce débitmètre peut être utilisé dans diverses applications de fluides, notamment : fluide adhésif dont les cristaux précipitent à la surface de la membrane (latex, liqueur noire, sulfate d'ammonium enrichi, divers liquides saturés, etc.), fluide contenant des fibres (liquide de pâte à papier, etc.), liquide fortement corrosif (électrolyte de sulfate de cuivre, chlorure de benzyle, divers liquides chimiques), liquide coagulant (huile très visqueuse, naphtalène, goudron déshydraté, acide gras, sulfite de sodium, etc.), écoulement diphasique (gaz + liquide) et solide + liquide. Faible perte de pression La perte de pression étant faible par rapport à celle d'un orifice, il y a moins de perte d'énergie et donc moins de puissance nécessaire. Instrumentation sans tuyau de raccordement Comme ce débitmètre utilise un transmetteur à joint d'étanchéité à distance, aucun tuyau de raccordement n'est nécessaire,
