Détecteur de niveau optoélectronique HPF-T03 series

de liquide

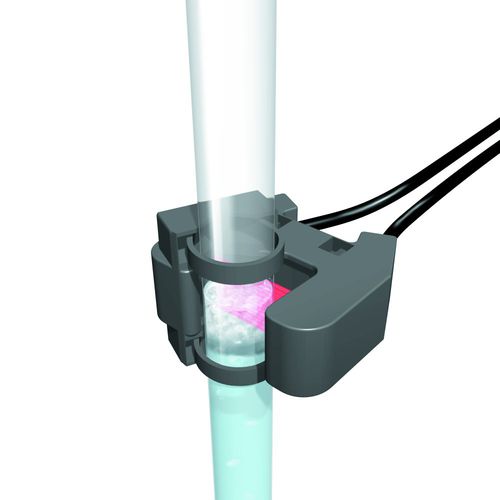

Les unités à fibres HPF-T032(E) et HPF-T034(E) sont dotées d'une conception à sécurité intégrée utilisant un faisceau lumineux de type réseau. Cette détection à sécurité intégrée est disponible en utilisant deux méthodes de détection différentes pour les limites supérieure et inférieure du niveau de liquide dans un réservoir. Description Contrairement à tous les modèles concurrents connus, l'arrangement émetteur/récepteur HPF-T032(E) & HPF-T034(E) nécessite une réfraction du faisceau de 1,33 à 1,7 pour que la lumière soit transmise. Cela permet d'éviter tout type de fausse détection due à des dépôts à l'intérieur de la tuyauterie chimique. La disposition des fibres en réseau permet d'obtenir un niveau de contraste beaucoup plus élevé et de ne pas être affecté par des bulles aussi petites que 3 mm. Le boîtier est fabriqué en plastique GE Ultem(r), qui est très résistant à la plupart des solvants organiques et qui est capable d'être exposé à des températures élevées. Le HPF-T032(E) peut être utilisé avec des tuyaux de 3 à 13 mm. Le HPF-T034(E) peut être utilisé avec des tuyaux de 8 à 19 mm. Chaque capteur est livré avec un coupe-fibres et du matériel de montage. Selon le modèle choisi, un matériau en PFA ou en polyéthylène protège le câble en fibre de 5 mètres contre les attaques chimiques. Caractéristiques * Un réseau de 16 axes optiques élimine les effets des bulles d'air et des gouttelettes d'eau * Fibre gainée de PFA ou de polyéthylène * Convient à une large gamme de diamètres de tuyaux * L'emplacement des axes optiques est clairement indiqué * Le diamètre de câble des modèles HPF-T032(E) et HPF-T034(E) est de 2,3 mm
