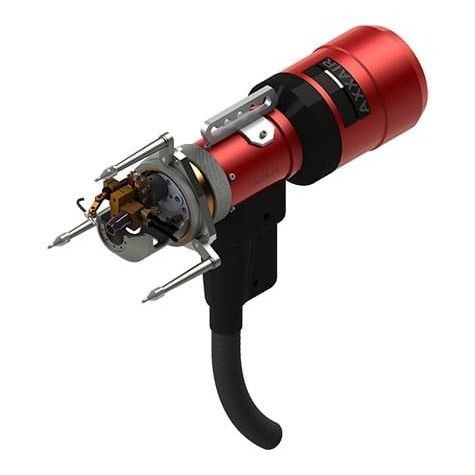

Tête de soudage orbitale SATP-80X

refroidie par eaude tube sur plaque à tubesGTAW

Présentation
La SATP-80X est une tête de soudage orbital tube-plaque entièrement refroidie par eau, conçue pour l'assemblage économique et fiable des tubes sur plaques dans les échangeurs de chaleur et les équipements de process. Compatible avec l'acier inoxydable, le titane et l'acier au carbone, elle convient aux secteurs aéronautique, agroalimentaire et énergétique.

Caractéristiques principales
PLAGE DE DIAMÈTRE EXTÉRIEUR DU TUBE : 0,47 – 3,23" / 12 – 82 mm
SYSTÈME DE REFROIDISSEMENT : Refroidi par eau
FONCTION : Soudage orbital TIG
COURANT MAXIMAL DE SOUDAGE : 200 A
POIDS (sans bobine) : 7,5 kg

Avantages du produit

• Conçue pour le soudage TIG orbital des joints tube-plaque dans les échangeurs de chaleur et les équipements de process
• Couvre les diamètres extérieurs de 12 à 82 mm (0,47 – 3,23") et diamètres intérieurs de 10 à 78 mm (0,39 – 3,07")
• Tête entièrement refroidie par eau supportant jusqu'à 200 A pour un soudage stable et continu
• Dévidoir rotatif intégré assurant une alimentation constante du fil d'apport
• Système d'avance fil compatible avec fil Ø 0,8 mm et vitesses jusqu'à 200 cm/min
• Tête inclinable refroidie par eau et fil inclinable pour un meilleur accès et positionnement dans les assemblages contraints
• Mandrin de précision avec centrage à billes à ressort pour un alignement précis et un serrage concentrique interne
• Butées de positionnement réglables pour une meilleure stabilité et répétabilité
• Conception légère (7,5 kg) facilitant la manipulation et le contrôle opérateur
• Compatible avec la source de courant SAXX pour un contrôle avancé du procédé

Tableau des spécifications
Référence : SATP-80X
Description : Tête de soudage tube-plaque fournie avec dévidoir de fil
Diamètre extérieur du tube : 0,47 – 3,23" / 12 – 82 mm
Diamètre intérieur du tube : 0,39 – 3,07" / 10 – 78 mm
Diamètre électrode : 2,4 mm / 3/32"
Poids (sans bobine) : 7,5 kg / 16,5 lbs
Avance fil : Diamètre : 0,8 mm (0,03"), Vitesse maxi : 200 cm/min (78,7"/min), Bobine : D100 (1 kg)
Courant max de soudage : 200 A
Température de fonctionnement : 0°C à +40°C (32°F à 104°F)

Caractéristiques / spécifications techniques

• Référence : SATP-80X
• Fonction : Soudage orbital TIG pour joints tube-plaque
• Plage diamètre extérieur tube : 12 – 82 mm (0,47 – 3,23")
• Plage diamètre intérieur tube : 10 – 78 mm (0,39 – 3,07")
• Refroidissement : Tête entièrement refroidie par eau
• Diamètre électrode : 2,4 mm (3/32")
• Poids (sans bobine) : 7,5 kg (16,5 lbs)
• Système d'avance fil : Fil Ø 0,8 mm, vitesse maxi 200 cm/min, bobine D100 (1 kg)
• Courant maximal : 200 A
• Température de fonctionnement : 0°C à +40°C
• Fonctionnalités : Dévidoir rotatif intégré ; tête inclinable refroidie par eau ; mandrin de centrage à billes à ressort ; butées de positionnement réglables ; compatibilité SAXX
