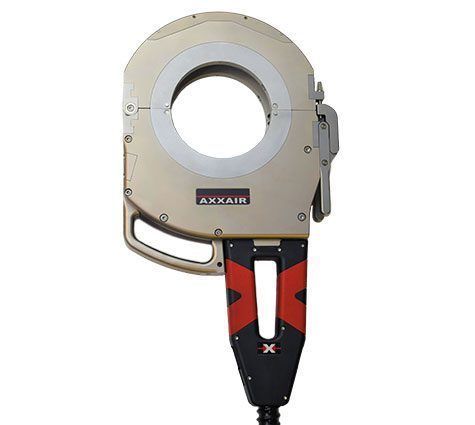

Tête de soudage refroidie par eau AMX-170

orbitalepour tubesfermée

Présentation
La tête de soudage orbitale fermée AMX-170 est conçue pour le soudage orbital automatisé et reproductible de tubes de grand diamètre. Elle permet le soudage par fusion sans apport de métal et s'intègre avec des sources d'alimentation orbitales standards pour une insertion simple dans les lignes de production existantes.

Utilisation et matériaux
Conçue pour le soudage orbital par fusion de tubes inox à paroi mince (Ø 38–170 mm). Adaptée aux alliages sensibles à l'oxydation, notamment le nickel et le titane. Applications typiques : pharmaceutique, chimie, agroalimentaire, semi-conducteurs, aérospatial et autres secteurs industriels exigeant l'intégrité des canalisations et la qualité des soudures.

Spécifications
Réf. : AMX-170
Description : Tête de soudage fermée avec câble de 8 m / 26 ft, refroidissement par eau. Informations de compatibilité des alimentations incluses.
Diamètre tube : 1,5–6,625" / 38–170 mm diam. ext.
Diamètre électrode : 1/16" ou 3/32" (1,6 ou 2,4 mm)
Poids avec câble : 31,97 lbs / 14,5 kg
Facteur de marche à 100% : 120 A
Courant de soudage maximal : 150 A
Température de fonctionnement : 0°C à +40°C (32°F à 104°F)
Alimentations recommandées : AXXAIR SAXX (unités AMI sélectionnées compatibles)

Compatibilité des sources d'alimentation
MARQUE | SOURCE | directement compatible | avec adaptateur
AMI | AMI-205 avec étalonnage auto | OUI | NON
AMI | AMI-207 avec étalonnage auto | OUI | NON
AMI | AMI-217 avec étalonnage auto | OUI | NON
AMI | AMI-307 | NON | OUI : SAFS-ADAMI4
AXXAIR | AXXAIR SAXX-201 | NON | OUI : SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-200 | NON | OUI : SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-210 | NON | OUI : SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-300 | NON | OUI : SAFS-ADAMI1

Avantages produit

• Compatibilité avec certaines alimentations orbitales AMI et AXXAIR
• Conçue pour tubes grand diamètre jusqu'à 170 mm Ø
• Fonctionnement sans graisse compatible salles blanches et environnements haute pureté
• Alimentation gaz directe avec diffusion optimisée (max 60 L/min) pour stabilité d'arc et pénétration
• Mâchoires aluminium vissées standard pour répétabilité et stabilité
• Refroidissement par eau pour performance lors de cycles prolongés
• Entretien et nettoyage aisés pour réduire les temps d'arrêt
• Longueur de câble 8 m pour portée opérationnelle étendue

Caractéristiques supplémentaires

• Réglage d'offset de l'électrode intégré pour alignement précis de l'arc
• Deux poignées ergonomiques pour manipulation et positionnement
• Système de pression de serrage réglable pour maintien constant du serrage
• Deux fenêtres pivotantes équipées de verre de soudage teinte 10

Caractéristiques techniques

• Modèle : AMX-170
• Plage Ø tube : 38–170 mm (1,5–6,625")
• Refroidissement : par eau
• Diamètres électrodes : 1/16" (1,6 mm) et 3/32" (2,4 mm)
• Poids (avec câble) : 14,5 kg
• Facteur de marche continu : 120 A à 100%
• Courant max : 150 A
• Température d'utilisation : 0°C à +40°C
• Longueur de câble : 8 m
• Débit gaz max : 60 L/min
• Conception sans graisse adaptée salles blanches
