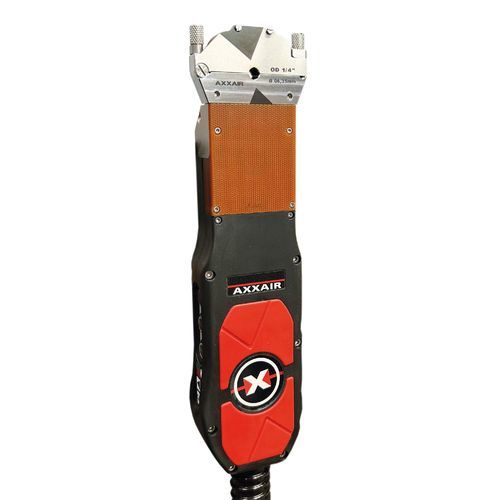

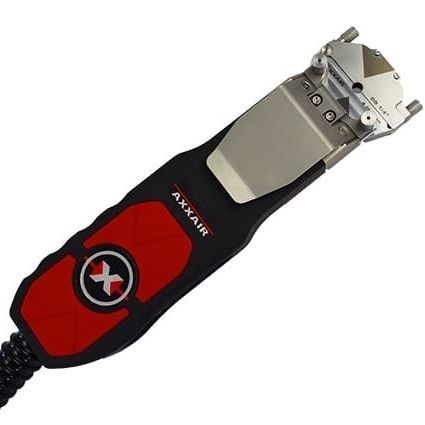

Tête de soudage orbitale X-500 series

refroidie par eaurefroidie par airpour assemblage métallique

Présentation
L'AXXAIR X-500 est la tête de soudage orbitale fermée la plus fine de la gamme AXXAIR, conçue pour le soudage orbital de précision des micro‑raccords et des tubes de petit diamètre dans des espaces confinés. Destinée aux environnements critiques (fabrication de semi‑conducteurs, assemblage aérospatial, production pharmaceutique), elle assure un fonctionnement sans graisse et une diffusion de gaz inerte optimisée pour des soudures propres et reproductibles.

Caractéristiques principales
PLAGE Ø TUBE : 0,118 – 0,5" / 3 – 12,7 mm
SYSTÈME DE REFROIDISSEMENT : Refroidissement par air ou par eau

Avantages du produit

• Profil ultra‑mince : encombrement minimum ½" (12,7 mm) pour accès en espace restreint.
• Compatibilité Microfit : destiné aux assemblages Microfit‑Microfit.
• Cassettes de serrage par diamètre : ajustement sécurisé pour 3–12,7 mm.
• Fonctionnement sans graisse : adapté aux salles blanches et environnements de haute pureté.
• Diffusion de gaz inerte optimisée : limite la décoloration des soudures.
• Options de refroidissement : versions air ou liquide disponibles.
• Productivité : jusqu'à 20 soudures/heure (air) et 30 soudures/heure (liquide) sur tube inox Ø12,7 mm, ép. 1,24 mm.
• Entretien simple : outil intégré pour démontage/nettoyage du rotor et manipulation des électrodes.
• Compatibilité de contrôle : utilisable avec générateurs AXXAIR ou intégrable à des systèmes tiers ; variantes compatibles AMI disponibles.

Références et descriptions
Réf. | Description
X-500A | Tête de soudage fermée Microfit avec câble 8 m (26 pi) — Refroidie par air
X-500E | Tête de soudage fermée Microfit avec câble 8 m (26 pi) — Refroidie par eau
X-500MIA | Tête de soudage fermée Microfit avec câble 8 m (26 pi) — Refroidie par air — Compatible source AMI
X-500MIE | Tête de soudage fermée Microfit avec câble 8 m (26 pi) — Refroidie par eau — Compatible source AMI

Réf. | Diamètre du tube
X-500A / X-500E / X-500MIA / X-500MIE | 0,118 – 0,5" / 3 – 12,7 mm

Réf. | Diamètre de l'électrode
X-500A / X-500E / X-500MIA / X-500MIE | 0,040" / 1,0 mm

Réf. | Poids avec câble
X-500A / X-500E / X-500MIA / X-500MIE | 12,3 lbs / 5,6 kg

Réf. | Nombre max. de soudures/heure (tube inox Ø12,7 mm, ép. 1,24 mm)
X-500A / X-500MIA | 20
X-500E / X-500MIE | 30

Réf. | Courant de soudage max
X-500A / X-500E / X-500MIA / X-500MIE | 80 A

Réf. | Température de fonctionnement
X-500A / X-500E / X-500MIA / X-500MIE | +0°C / +40°C (32°F / 104°F)

Accessoires & fonctionnalités
Système de montage à encliquetage pour installation rapide des cassettes ; cassettes de serrage par diamètre ; crochet intégré pour suspension ; outil intégré unique pour nettoyage du rotor et manipulation des électrodes ; design étroit permettant des longueurs droites minimales de tube de 6,35 mm (0,25").

Caractéristiques / spécifications techniques

• Modèle : X-500 (tête de soudage fermée Microfit)
• Plage Ø tube : 0,118 – 0,5" / 3 – 12,7 mm
• Refroidissement : air ou eau (selon variante)
• Diamètre électrode : 0,040" / 1,0 mm
• Poids avec câble (8 m) : 12,3 lbs / 5,6 kg
• Nombre max. de soudures/heure : 20 (air) / 30 (liquide) — mesuré sur tube inox Ø12,7 mm, ép. 1,24 mm
• Courant de soudage max : 80 A
• Température de fonctionnement : 0°C à +40°C (32°F à 104°F)
• Encombrement minimum : ½" (12,7 mm)
• Options d'alimentation compatibles : générateurs AXXAIR ou variantes AMI disponibles
