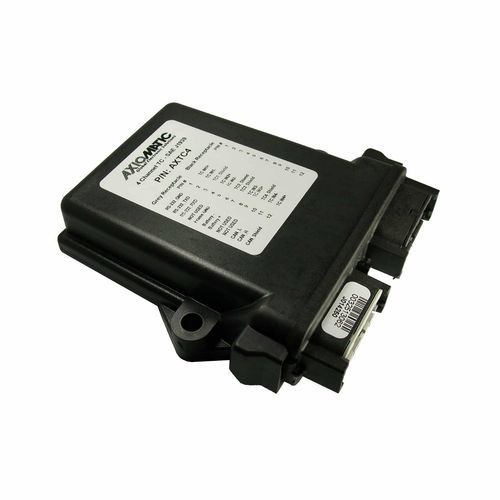

Module de mesure température AXTC4

électroniqueà thermocoupleCAN Bus

Le module thermocouple contrôle jusqu'à 4 canaux de thermocouples de type J, K ou T. Les informations de température sont fournies au système de contrôle du moteur via le bus CAN SAE J1939. Les informations de température sont fournies au système de contrôle du moteur via le bus CAN SAE J1939. Les informations de température peuvent inclure la température d'échappement, la température d'enroulement et la surveillance de la température des fluides. Tous les canaux sont entièrement isolés et mesurent les températures en même temps. Les données de température sont automatiquement envoyées sur le bus CAN lorsque l'appareil est mis sous tension. Lors de l'installation, l'opérateur peut configurer le contrôleur via l'assistant électronique Axiomatic pour répondre à une grande variété d'applications. Les diagnostics intégrés peuvent signaler la détection d'un défaut de fil ouvert. Les communications CAN se font via une interface CAN isolée avec le protocole SAE J1939. Caractéristiques techniques 250 kbit/s Tension de fonctionnement 12V ou 24Vdc nominal Isolation Isolation totale canal à canal et isolation de la ligne CAN, des autres entrées et de l'alimentation Boîtier Boîtier en nylon haute température, TE Deutsch PCB Enclosure (EEC-325X4B) 4.62 x 5.24 x 1.43 pouces 117.42 x 133,09 x 36,36 mm Connexion(s) Réceptacle Deutsch DTM série 24 broches (DTM13-12PA-12PB-R008) Température de fonctionnement -40 à 85 ºC -40 à 185 ºF Applications Générateur d'électricité Se
