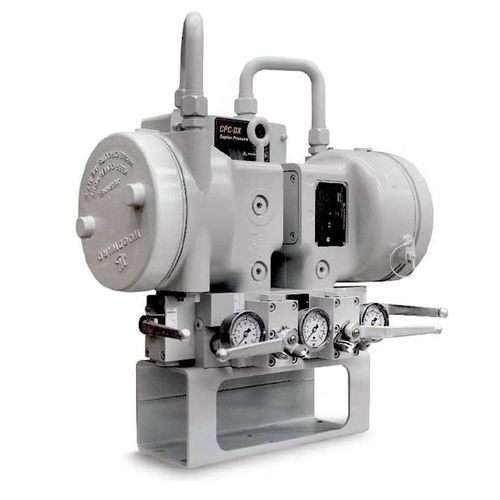

Convertisseur courant/pression CPC-DX

de pressionrapideen ligne

Le CPC-DX redondant (convertisseur de courant à pression à double transfert) est une vanne de régulation de pression électro-hydraulique conçu pour être utilisé pour un fonctionnement ininterrompu dans le positionnement de vannes-servo de turbine à vapeur à simple admission dans des applications critiques. Ce skid CPC redondant comprend deux unités CPC-II configurées dans une configuration maître / esclave. L’unité-maître contrôle la pression de sortie; l’unité-esclave suit le fonctionnement de l’unité maître et prend sans contrôle la pression de sortie en cas de défaillance de l’unité maître. En option, les utilisateurs peuvent basculer entre les convertisseurs pour vérifier le fonctionnement de l’unité et remplacer l’un des convertisseurs « en ligne », en cas de besoin. Description Ce skid CPC-DX redondant utilise deux CPC Woodward, comprenant toutes les capacités d’un CPC. Il peut ainsi remplacer un convertisseur simple pour augmenter la fiabilité et la disponibilité du système. Il utilise une vanne hydraulique à commutation rapide spécialement conçue pour assurer un minimum de temps de commutation et une perturbation minimale du système. La conception intégrée de la version redondante CPC-DX permet l’installation d’un ensemble hydraulique qui offre tous les avantages d’isolation et de support de convertisseurs courant-pression entièrement segmentés. Des vannes d’isolement manuelles sont incluses pour donner aux utilisateurs la possibilité de réparer ou de remplacer facilement chaque convertisseur courant-pression individuel.
